ケース加工を行いました。

ハンドドリルと、ハンドリーマ(2種類)、ハンドニブラに、カッターを使いました。

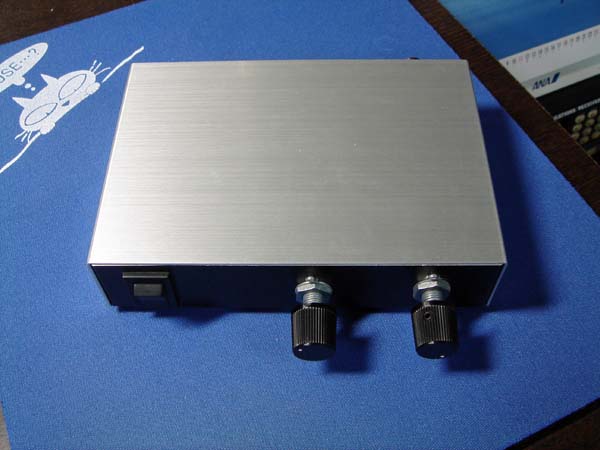

加工したケースは、3種類です。

3種類の加工は、さすがに時間がかかりました。

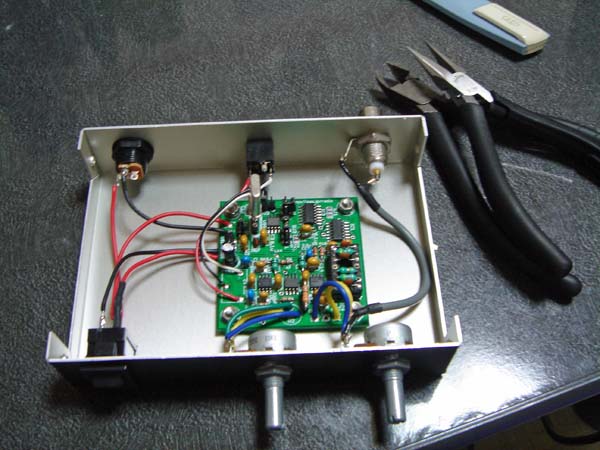

奥のケースは、2010年5月6月に製作した、ソフトウェアラジオ基板を入れるためのケースです。
手前の小さいケースは、「とある物」を収めるためのケースです(「とある物」については、後日書きます・・・)

手こずったのは、ロッカスイッチとUSB(Bタイプ)用の角穴と、DINコネクタ用の大きな丸穴。
角穴は、ハンドニブラを使って開けたのですが、穴が大きくなりすぎないように気を遣いました(過去に失敗しているので(笑))
また、DINコネクタサイズの丸穴を、ハンドリーマを使って開けたのですが、開けている途中で、ハンドリーマの先端がケースの反対側に当たってしまい、それ以降はカッターで削るようにして加工しましたよ・・・。

それなりにうまく加工できたので、満足です。
来週以降、ケースに組み込みかな。

PR

というわけで、昨夜放送した「ピエール瀧のしょんないTV」(静岡朝日テレビ)を視聴しました。


意外だったのが、ARDFの説明が詳しかったこと。


さすがテレビ番組。わかりやすく説明していました。
さすがに、MOEなどの説明まではありませんでしたが(笑)


あと、7月30日~8月1日に新潟県阿賀野市で行われた、「全国高等学校ARDF競技大会」の様子も放送していました。
ということは、新潟まで取材に行ったんだ・・・力はいってます。


ただ、今回の大会は、御殿場高校が1位になれなかったのよね。


残念です。
(ちなみに、4位に吉原工業の名前が見えます)
学校対抗の部だと、約6割が静岡の高校で占めていて、ほかは秋田と和歌山という結果になっています。
静岡はARDFが盛んなの?それとも、参加した学校が少なかっただけ?


ピエール瀧さんも、ARDFに挑戦していました。
送信機1台だけの、「体験」でしたが。
見ていると、走るのが大変そうだけど、面白そうな競技ですね。
こういうのを見ると、挑戦したくなっちゃうのよねぇ・・・。
中学生の頃、FOXテーリング(FOXハンティング)にハマっていたのも影響しているかも。
それと、高校生にARDFが人気なのもわかりましたよ。

静岡朝日テレビ(SATV)で、8月16日(火)24時50分から放送予定の、「ピエール瀧のしょんないTV」で、ARDF(Amateur Radio Direction Finding)が取り上げられるようです。
御殿場高校システム部ARDF班を紹介するようで。

「しょんないTV」なので、まじめな内容にはならないと思うのですが、どんな感じになるんでしょうね?
「超マニアック競技」とか紹介されているので、ノリは想像できるかな?(笑)
ピエール瀧さんも、広瀬アナも、ARDFを体験するようです。
予告CMのアンテナからすると、144MHz帯のようですね。

忘れないうちに、録画予約しないと。
もちろん、オンタイムでも視聴する予定です。

先日、変更申請を行った免許状が届き、IC-1200が使えるようになりました。
IC-1200だけは、実家(常置場所)に置いてあったので、やっと、「無線局免許証票」を貼ることができました。


あとは、アンテナの準備ですね・・・。

TS-790G用に、CWフィルタを入手しました!

入手したYK-107C。

通過帯域幅500Hzのフィルタです。
ちょっと・・・いや、かなり高い価格で入手してしまいました(汗)
そこまでして入手したのは、このフィルタが出回っていないのと、CWフィルタを入れないと、コンテストで辛いから。
特に、コンテスト時の430MHz帯は、混みますからね~。

で、さっそくフィルタを取り付けました。

中央の「OPTION CW FILTER YK107C」部分に取り付けます。

フィルタは、半田付けをする必要があるので、基板を取り外し、裏から半田付けをします。
基板が、プリフラックス処理で、時間が経ってしまっているため、半田の乗りが悪く、難儀しましたよ。

取り付け後はこんな感じ。

取り付けはスムーズに行き、動作も確認できました。
そのあとは、いつものように、通過帯域幅の測定です。
測定方法は、アンテナを繋いでいない無線機のAF出力に、FFTをかけています。

YK-107C使用時。

500Hz~1kHzのところに、500Hz幅の山ができていますね。


フィルタなしのCWモード時。

これって、標準では、CW専用のフィルタは用意されていないということ?
SSBの帯域と変わらないような気がする・・・。


ちょうど、フィールドデーコンテストが行われていたので、その様子を聞いてみました。
フィルタなしでは数局聞こえるような状況でも、フィルタを入れると、サイドの局がしっかり切れましたよ。
弱い信号は、浮き上がってくるような状態です。
ただ、1200MHzのような、局数が少ないバンドは、最初フィルタOFFで、信号を見つけたらフィルタONかな。
そうしないと、信号を探しにくいです。

さあ、次回のコンテストで、TS-790Gを実戦投入です。
楽しみ・・・。

そうそう、フィルタ入手で資金を使ってしまったので、受信不良のIC-1271と、それに使っていたプリアンプAG-1200を売却する予定。
時間のできる、夏休みにオークションに出品かな。
