8日に到着し、その日にTS-680Vに組み込んだ、INRAD(International Radio)の250Hzクリスタルフィルタ#186。
購入目的であった、コンテストで使用したとき、どんな感じになるか確認してみました。
確認したのは、オール埼玉コンテストです(諸事情により受信のみです(汗))

いつものこんな環境で確認です。意味もなくマイクを繋ぎました(笑)

使ってみた感想は・・・シャープですねぇ。
切れすぎのようにすら感じます。
コンテスト中の7MHzなのに、こんなに静かなの?と思ってしまうくらいです。
周辺の信号が気になりません。
ただ、混変調には効果がありません・・・(当たり前か)
コンテスト以外の時は、切れすぎて、ちょっと大変かも知れません。
あと、やっぱり、音はちょっと固めな感じになります。
信号を受信していないときは、「コー」っていう感じになりますし・・・。

実際に、フィルタのON/OFFを聞き比べてください。



コンテスト参加中の、JO1ZEJ/1新座市アマチュア無線クラブの信号を受信しています。
最初のCQがフィルタON、後のCQがフィルタOFFです。
ここまで効果があると気持ちいいですね(笑)


で、今まで使っていたセラミックフィルタのYK-455C-1と、今回のINRAD #186の通過帯域幅を比較してみました。
測定方法は、アンテナを繋いでいない無線機のAF出力に、FFTをかけています。

YK-455C-1使用時。

ほぼ500Hzと、スペック通りの値となっています。
セラミックフィルタだけあって、裾は広がっています。


INRAD #186使用時。

こちらも、ほぼ250Hzとスペック通りの値です。
さすがクリスタルフィルタ、裾もシャープです。


ちなみに、標準のCWフィルタの通過帯域幅はこんな感じです。

低い周波数のデータは、あまりあてにならないかも。


結果を見ると、さすがクリスタルフィルタです。
というか、標準のフィルタは広いなぁ。
しかし、20年以上前の無線機であるTS-680VのCWフィルタが手に入るとは・・・。
INRADには足を向けて眠れません(笑)

ちなみに、荷物のインボイスには、こんな記述が・・・。


「Country of Origin」(原産国)が、「JP」(日本)となっています。
噂通り、フィルタは日本製のようです。
日本からクリスタルフィルタ本体を輸出して、アメリカで組み立て・・・で、日本に戻ってきた訳か(笑)

PR

元日の夜(正確には2日の早朝)に注文したINRAD(International Radio)のCWフィルタが届きました!

こんな感じで送られてきました。

アメリカの店に注文を出して、1週間で手に入るのですね・・・速いなぁ。

袋の中には、梱包用の箱が入っていました。

箱の中に、製品とインボイスが入っています。

最初、頼りない袋に入っていたので、「大丈夫かなぁ・・・?」と思っていたのですが、梱包用の箱の中にまた箱が入っていて、その中に製品が入っていました。
これなら多少乱雑に扱われても大丈夫そうです(笑)

さっそく、製品を取り出します。


基板に取り付けられたフィルタと、フィルタ固定用のネジが入っていました。
ネジは、クリスタルフィルタをプリント基板に固定する為に使います。
原価低減の為か、出荷時にはネジで固定せず、ユーザーが作業する必要があるようです(笑)
この辺は、アメリカのアマチュア無線用機器メーカっぽいですね。
(無線機との固定は、無線機側に付いているネジを使用します)

一通り確認したので、ケンウッドのHF機TS-680Vにフィルタを取り付けます。


すでにセラミックフィルタYK-455C-1を取り付けているので、それと交換する形になりました。
プリント基板の加工精度に多少難があるので、取り付けにはコツが必要です。
取り付けは難しくなく、すぐに作業完了です。

で、使ってみた感想ですが・・・これはまた後日。
10日のオール埼玉コンテストで使ってみて、どんな感じになるか確認する予定。

元日の夜(正確には2日の早朝)に注文したINRAD(International Radio)のCWフィルタ。
もう配達されてきました。

ポストに入っていた不在票。

昼間は仕事だったので、荷物は受け取れず・・・。
受け取りは土曜かな。

しかし、こんなに速いとは思いませんでしたよ。
で、伝票番号を元に荷物を追跡した結果がこれ。


元日に注文して、翌日INRADが発送をし、荷物引き受けが1月3日。
カリフォルニアを出発したのが1月3日。
サンフランシスコ経由で、東京に到着したのが1月5日。
通関して、最寄りの郵便局に到着したのが1月6日。
で、すぐ配達し、不在だった・・・と。

送料がちょっと高い「USPS Express Mail International」を使用したというのもあるのでしょうけど、こんなに速いとは・・・。
(「USPS Express Mail International」が3~5日、「USPS Priority Mail International」が6~10日かかるようです)
今回は実質3日なので、Express Mail Internationalでも速いほうの部類なのかな?

今度の3連休で、CWフィルタを試すことができそうです。
楽しみだな~。

昨日注文したINRAD(International Radio)のCWフィルタ。

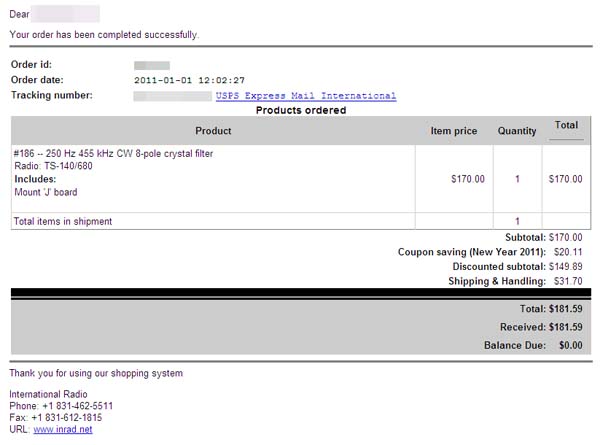

注文が完了したというメールが、もう届きました。

現地時間1月2日15時頃に送信しているので、2日は営業していた?

INRADのページには、処理に1週間くらいかかるようなことが書いてあったので、ちょっと驚いてしまいました。
で、トラッキング・ナンバーの連絡も来たのですが、まだ、USPSにデータが届いただけのようなので、発送されたかどうかはわかりません。
もう少し時間はかかりそうです(笑)
ただ、商品は昨日の予想より早く届きそうです。
楽しみ・・・。

あけましておめでとうございます。本年もよろしくお願いします。

先日、INRAD(International Radio)の新年セールの話を紹介しました
で、セール対象日となる1月1日になったので、CWフィルタを注文してしまいました(笑)

注文したのは、TS-680V用の250Hzクリスタルフィルタです(このページのもの)

本体$170.00に送料$31.70(USPS Express Mail International使用)の、合計$201.70のところが、$20.11引きの$181.59になりました!
支払いはPayPalを使い、PayPalに残っていたボーナス$1.95を使った関係もあり、日本円で14,975円の支払いとなりました。
INRADで発送に1週間くらいかかって、USPSで3~5日かかるようなので、手元に届くのは1月11日~13日くらいかな?
ああ、早く届かないかな~。
