以前から、ベランダにHF帯用モービルホイップアンテナを設置して、7MHz帯を運用しています。
ただ、SWRが3くらいだったので、アンテナチューナを入れて運用していました。
で、SWRを下げるべく、いろいろ挑戦した結果、かなりSWRを下げることができました。

以前は、こんな風に、モービルホイップのグランド側にアース代わりの線材を接続し、ベランダに這わせていました(カウンターポイズのつもり)


コネクタ直近に編組線をつなぎ、途中でアース線に接続しています。

で、調整をしている最中、編組線と線材を外したところ、劇的にSWRが下がったのです。
「ん！なんだ？」と思いながら調べたら、アンテナ基台を取り付けている突っ張り棒と線材を、容量結合させるとSWRが下がるようでした。


こんな風に、線材2本を突っ張り棒のパイプに這わせています。

線材の先は、ベランダに広げています。


こんな感じ。反対側にも広げてあります。


容量結合なので、線材の先はどこにもつながっていません・・・。

モービルホイップのグランド側は、アンテナ基台経由で、突っ張り棒につながっているのでしょう。


アンテナ基台と突っ張り棒は、こんな感じでつないでいます。

これでSWRが下がるのだから、不思議です。
だからといって、線材を外したり、パイプと線材を直流的に結合すると、SWRが悪くなるのよね・・・。
モービルホイップのグランド側に直接線材をつなげるのと、突っ張り棒のパイプに容量結合させるのと、何が違うんでしょうね？
アースループにでもなっちゃうのかな・・・。

CW帯でSWRが下がるようにした結果が、これ。


7.009MHzでSWRが1.4くらい。

で、以前読んだCQ誌(別冊CQだったかな？記事を失念)に、「パッチンコアを入れると、アンテナ部と同軸部を切り分ける意味がある」という記事があったので、試してみました。


自宅にあった5個を入れてみた。

そうすると、なんと！SWRが1.1まで下がるではないですか！


7.011MHzでSWRが1.1くらい。

パッチンコアだけで、これだけ効果があるのか・・・。
HF帯のアンテナで、ここまでSWRを詰めたのは初めてだったので、ちょっと感激してしまいました(笑)

バンド内のSWRを測定した結果が、これ。



モービルホイップという超短縮アンテナなので、帯域は狭いです。
CW帯で最良になるように調整したので、SSB帯は使い物になりません・・・。

で、今日は、「2010年長崎県コンテスト」や「和歌山コンテスト」が開催されているので、さっそく、調整したアンテナで7MHz帯を聞いてみました。
が・・・コンテスト参加局が聞こえない(汗)
長崎・和歌山だと、場所的に聞くのが難しそうです。

バンド内で聞こえる局を聞いていると、以前より信号が浮き上がってくる感じがします。
ベースノイズが減ったのかな？
これで、4月24日～25日のALL JAコンテストに参加したら、違いがわかるかな？
コンテストが楽しみになってきましたよ・・・。

JARL(日本アマチュア無線連盟)から、会員継続の案内が届きました。


いつもおなじみの封筒で届きました。

さっそく、コンビニで支払いをしてきましたよ。
口座振替にしてもよいのですが、また辞めたくなったときが面倒なので、このままにしています(笑)
今回は、QSLカード転送をしっかり利用したので、元が取れた感じがしますよ。
カード交換が増えるように、アクティビティを上げていきたいですね。


ちょっと遅くなりましたが、CQ誌(CQ ham radio)を購入しました。


購入した、CQ誌2010年4月号。930円なり。

特集は「今日から使えるアマチュア無線の運用ノウハウ」で、いろいろなスタイルでの運用方法について、各局が文章を書かれています。
全体的に、コンテストに関する内容が多いかな？

で、個人的に気になったのが、「AFCW用フィルタの製作」という内容。
先日、dsPICマイコンでCW用フィルタを作って、結果がイマイチだったので、記事の内容を興味深く見ていました。
同じような特性が出るように、ピーキングフィルタでQを高め作ってみようかな？
時間があったら、作ってみよう。

ALL JA0 7MHzコンテストに参加しました。


いつもの設備で参加です。

7MHz帯のコンテストは、午前8時～午前12時に開催でした。
で、ALL JA0は、001形式(001からの連番)なので、「USBIF4CWを使おう！」と思い、セッティングをし、テスト送信をしてみました。
が・・・送信しない。
USBIF4CWがキーイングしてくれないのです。
このとき、午前8時。
「ん～・・・」と思いながら、原因を追及していきました。
回路図を見て、信号を見る限り、USBマイコンのポートは動作している。
その先で、トランジスタをスイッチングをしているのですが、それも動作している。
それ以降は、発光ダイオード→フォトカプラとつながっていて、どちらかが動作していないようでした。
とりあえず、半田ごてを当ててみたら、なぜか直りました・・・。


原因追及中。

ん～、釈然としないなぁ。
半田不良だった？
念のため、代わりの部品を探しておいた方がよいかな？

USBIF4CWも使えるようになったので、コンテストに参加開始です。
このとき午前10時。
かなり出遅れてしまいました・・・。

が、しかし！CTESTWINにUSBIF4CWの組み合わせは便利！
リグコントロール機能も使ったので、かなり楽に運用ができました。


PCの画面は、こんな感じにしています。

コンテストログを使い、PCキーイングをする理由がわかりましたよ。

で、結果は15局交信、25点×5マルチの125点でした。
前回の48点より大幅に上回りました。
これで、去年の最下位から脱出できるかな？

そうそう、コンテストで、CW Freak作者のJI0VWL局と交信することができました。
ほぼ毎日使用しているソフトなので、作者と交信できて、ちょっと嬉しかったです。

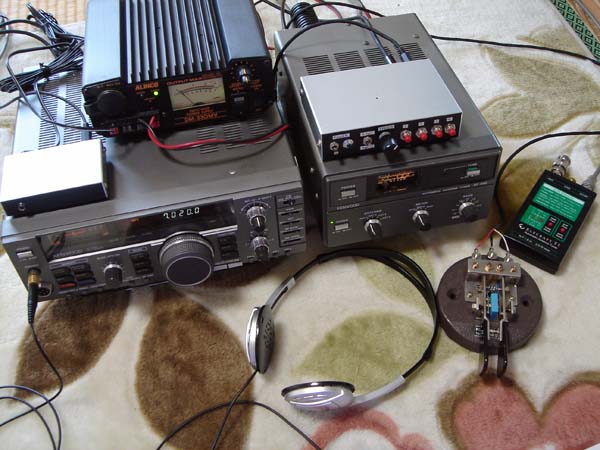

今回の設備
無線機：TS-680V(10W)＋オートアンテナチューナAT-250
アンテナ：モービルホイップ(コメットのCA-HV)
PC I/F：USBIF4CW
パドル：KM-23(カツミ電機)
ログソフト：CTESTWIN
その他：自作ゼロインインジケータ
