CQ出版社のdsPICボードを使い、CW用のオーディオフィルタを作ってみました。
DSPでフィルタを作る場合、FIRフィルタかIIRフィルタの、どちらかを選ぶことになるとおもいます。
最初は、位相などの関係で、FIRフィルタを実装しようとしたのですが、CWの帯域を満たすフィルタを作るには、dsPIC30F2012ではメモリ不足・・・。
dsPIC30F2012では、128タップくらいが限度のようですが、CW用のフィルタとして計算したら、400タップくらい必要でしたからね・・・全然足りません。
そこで、IIRフィルタを実装してみました。
フィルタの「切れ」から、4次のチェビシェフフィルタを選んでいます(とりあえず、リプルは無視(汗))
で、フィルタを実装して、特性を測った結果がこれ。
横軸1目盛りが500Hzです(0Hz～5kHz)。赤が入力信号、青が出力信号です。
800Hz±50Hzを通過するフィルタを作ったので、予定通りのフィルタができています。
さすがデジタル処理・・・。
無線機につなげて、実際の交信を聞いてみました。
黄色いボタンを押すと、フィルタをスルーするように作ってあります。
聞いてみた感想ですが、ん～・・・効果はあるのですが、なんか聞きにくい感じがする。
通過帯域幅が100Hzは狭すぎる？
無線機のチューニングも難しかったし(笑)
何段階かフィルタを選択できるようにした方がよいかな？
あと、フィルタの種類も考える必要がありそうですね。
CW用のフィルタって、奥が深いですねぇ・・・。
ちょっと前の話ですが、JARLからQSLカードが届きました。
8枚到着です。お送りいただき、ありがとうございました。
今回は、ALL JA、6m AND DOWN、全市全郡などのカードが多いです。
ああ、私も早く発行しないとなぁ・・・。
カードが届くたびに、こんな事を書いている気がする(汗)
まずは、用紙を強引に準備してしまおう。
広島WASコンテストに参加しました。

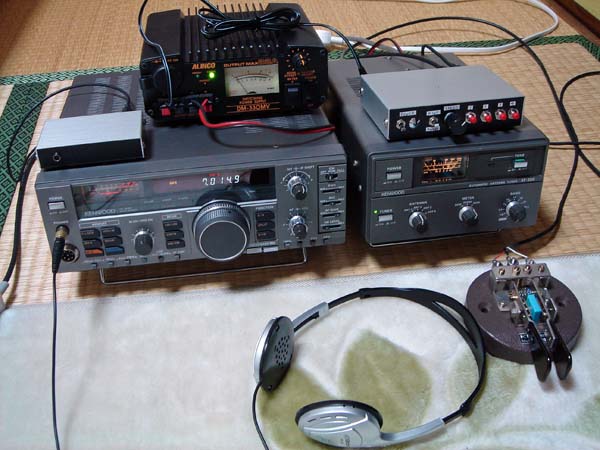

いつも通りの設備で参加です。
昨日も仕事だったこともあり、朝まで参加しようか悩んでいました。
けど、TS-680Vを動かしてあげるのと、久しぶりに7MHz帯で電波を出したかったので、参加することにしました。
しかし、山下達郎さんの「サンデー・ソングブック」(TFM系)を聞き終えた15時から電波を出し始め、16時台は半分寝ていたので、ほとんど交信をしていません・・・。
そんな感じで参加したので、県外局のみ4局交信の16点という結果になりました(汗)
去年より点数が落ちていす。
これはいけませんねぇ・・・。
来年は、気合いを入れて参加します。
今回の設備
無線機：TS-680V(10W)＋オートアンテナチューナAT-250
アンテナ：モービルホイップ(コメットのCA-HV)
キーヤー：4チャンネル・メモリキーヤー
パドル：KM-23(カツミ電機)
ログソフト：CTESTWIN
その他：自作ゼロインインジケータ
去年も参加したし、参加しやすいルールのコンテストなので、参加したいのですが、明日は仕事なのよね・・・(年度末で忙しくなってきたの)
日曜日に元気だったら、7MHz帯で参加予定です(笑)
