ハムフェア2008に行ってきました。
最寄りの武蔵藤沢駅から、西武池袋線→東京メトロ有楽町線→新交通ゆりかもめを使い、国際展示場正門へ。

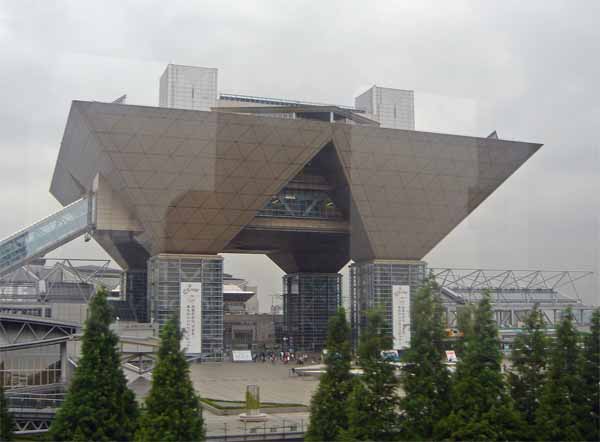

ゆりかもめの車内から撮影した東京ビッグサイト。豊洲からゆりかもめに乗ったので、こんな写真が撮れました。

小雨の降るあいにくの天気でしたが、気温が低く、移動をするには快適な気温でした。
で、13時に到着。

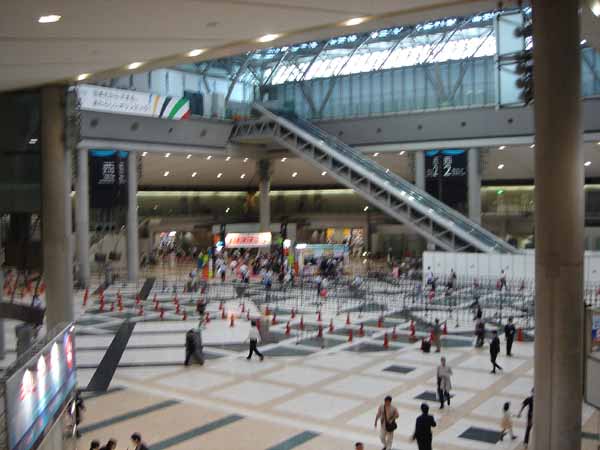

昼飯を食べてから、ハムフェアの会場へ。

13時過ぎなので、チケット購入に並んでいる人もいませんでした。

会場内はというと・・・毎年書いているのですが、やっぱり年齢層は高い(汗)
それと、今年はハムフェアでおなじみの人たちを見かけなかったな。
プロペラ発電の人とか、女装(おかま?)の人とか。
情報によると、会場にはいたようなのですが・・・。

毎年、企業ブースはスルーしているのですが、今年もスルーです(笑)
クラブブースも、いつものような感じ。
相変わらず、常識がないというか、周りが見えないというか・・・そんな人が多かったです。
それでも、「1,350円払ったから」と、いつもより念入りに、ゆっくり見学したのですが、めぼしい物もなく、1時間ほど見学して会場を後にしました。
来年からは、行くこと自体を考えようかな・・・。

それでも、今年はクラブブースで買い物をしました。

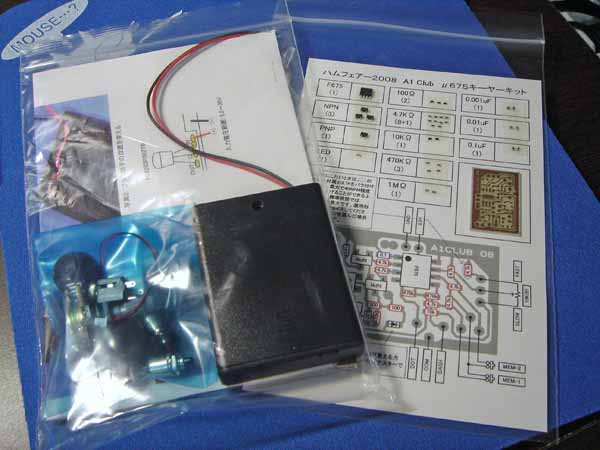

購入したのはこれ。

A1 CLUBの「切手サイズキーヤーμF675」本体キットと外部実装部品セットⅡ。各1,000円で、合計2,000円なり。

A1 CLUBのメーリングリストでも話題になっていた、切手サイズのキーヤーキットです。
メーリングリストで話題になっていたから、購入したのですが(笑)
「またキーヤーかよ!」と言われてしまいそうですね(先週もキーヤーを作ったばかり)
1608サイズのチップ部品を使用し、PICマイコンはSO8の12F675を使用しています。
このサイズの半田付けなら、腕が鳴りますね(笑)
まあ、組み立てた後、何に使おうか考えていないのですが・・・(汗)

あと、CQ出版のブースで、本を購入しました。

「無線機の設計と入門」と「実践ハムのモールス通信」。「無線機の設計と入門」が2,400円、「実践ハムのモールス通信」が2,400円。

「無線機の設計と入門」は、「簡単な無線機が設計できるといいな・・・」と思い購入です。
いきなり巨大なことを始めると、続けられそうにないので、簡単な送信機から開始する予定です。
「実践ハムのモールス通信」は、本日発売の本。
内容は・・・今月号のCQ誌の方が面白かったかも。
タイトルの割に、CWの話が少ない気がするし・・・。
もう少し、じっくりと読んでみたいと思います。

それと、これも購入しました。

「アマチュア無線50周年記念切手」。100円なり。

毎年頒布している切手ですね。
安かったし、気が向いたので購入しました。
小学生の頃は切手を集めていたので、この頃の記念切手に思い入れがあったりするので。
で、「当日の日付入り」と書いてあったので、「ふーん、今日の日付かぁ」と思っていたのですが、現物を見てびっくり。
切手が販売された日の日付なのね。
昭和52年9月24日の消印が押されているよ(汗)
封筒の様子からしても、当時、大量に作成した物を、現在も販売しているようです。
JARLはどのくらい購入したのよ・・・30年経っても頒布できるなんて。

そうそう、ハムフェアの会場で、富士宮やきそばを販売していました。

富士宮やきそばを販売していたところ。

購入する人の列があったので、写真を撮影するのに苦労しましたよ(汗)
それと、「この頃、富士宮やきそばはどこにでも登場するなぁ・・・」と思いながら見ていました。
あと、「虹屋ミミってどこだ?」と思いながら調べたら、富士宮駅前のスルガ銀行の隣にあるのね。
あそこに焼きそば屋があるんだ・・・。
あと、店の人はハムなのかな?

ハムフェアの後は、おなじみ秋葉原へ。
今回は、購入したいパーツがあったので寄りました。
購入した物はこれ。

ラジオライフ2008年10月号と、線材、RCAジャック。すべて、東京ラジオデパートで購入。

ラジオライフは、発売日の25日より前に店頭に並んでいたので購入。
線材とRCAジャックは、とある工作をしたくて購入しました。
今日は、自宅からお金を持っていくのを忘れ、所持金ぎりぎりの買い物をしたので、これしか買えませんでした(汗)
これを買ったら、財布の中に500円しか無かったし・・・。
本当は、極細の半田を購入したかったのですが、それも諦めました。

お金もないので、末広町の駅から帰宅の途へ。
銀座線→大江戸線→副都心線→西武有楽町線→西武池袋線と乗り継いでみました。
ハムフェアの入場券は、開催期間中有効なので、明日も使えるのです。
行こうと思えば行けるけど、どうしようかな・・・明日は天気が悪そうだし、見る物も無さそうだし、行かないとは思いますが(笑)

PR
19日なので、CQ誌を購入しました。

CQ誌(CQ ham radio)2008年9月号。920円なり。

特集は「モールス通信運用テクニック」で、この特集を読んでいると、「これならモールスの運用ができそう!」と思える、秀逸な文章ですよ。
私も、そろそろCWデビューしないとね・・・特集に書いてある内容なら、なんとかなりそうな気がしてきた。

で、今月号のCQ誌、かなり面白いです!
興味を引く記事が多かった。
なんでだろう?
図絵が増えた気がするし、簡単にできそうな工作の記事が多かったからかな?
久しぶりに、ワクワクしながら読めましたよ。
これが毎月続けばいいな。

昨日製作した、4チャネル・メモリキーヤーの動作確認を行いました。

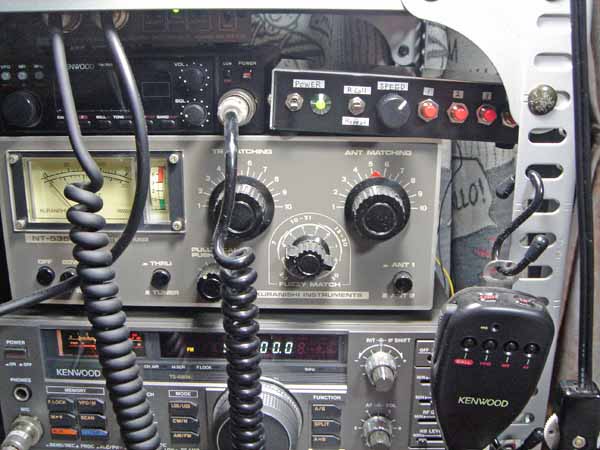

ケンウッドTS-680Vに接続して確認中。

無線機との接続ケーブルは、去年製作したエレキー用のケーブルを流用しています。
パドル側は、イヤホンプラグ+ワニ口クリップを使用です・・・。

こんな感じで接続しています。

あ、そうそう、ラベルを使って、スイッチ・ボリューム部分に機能の表示を行いました。
使ったラベルは、MDディスクの曲名表示用ラベルです(笑)

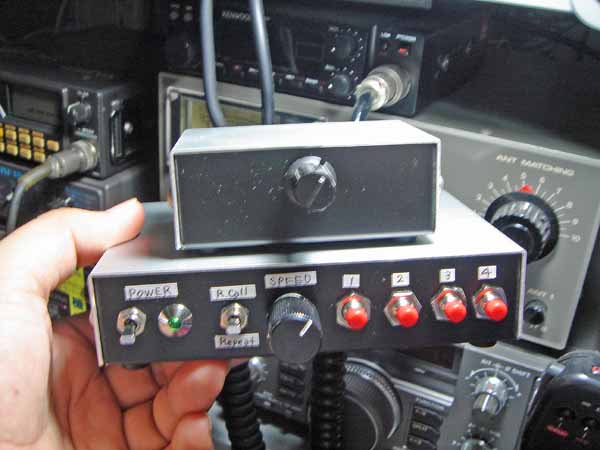

去年製作したエレキーと、今回製作した、4チャネル・メモリキーヤー。

最近、エレキーばかり製作している気がするなぁ。
あと、ケースはタカチのYMシリーズが大好きです(笑)

今回製作した4チャネル・メモリキーヤーは、FT-817ND用に使用する予定です。
FT-817NDには、エレキーが内蔵されているのですが、スピード調整が、メニューを呼び出して変更しないとならないので、運用時にはちょっと不便。
4チャネル・メモリキーヤーなら、ボリュームを回すだけでOKですしね。
さて、実戦使用はいつになるかな?

CQ誌2008年6月号で紹介されていた、4チャネル・メモリキーヤーを製作しました。

プリント基板と、主要な部品はすでに入手済だったので、ケースとケースに取り付ける部品を購入です。

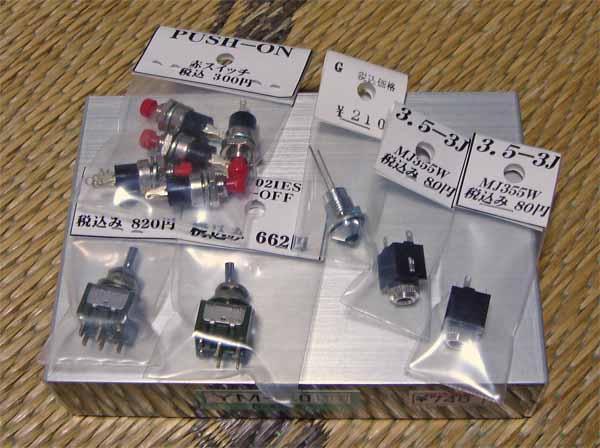

購入した部品。ケースがタカチのYM-130、スイッチに、LED、イヤホンジャック。よりみちで購入。2,500円くらい。

「よりみち」に2日連続で行ってしまいましたよ(笑)
そのためか、店のおばさんにおまけをしてもらいました(嬉)
基板のサイズを元に、ケースは選定、他はなるべく安い部品を選びました。
と言いながら、すべて国内メーカの部品だったりしますが。

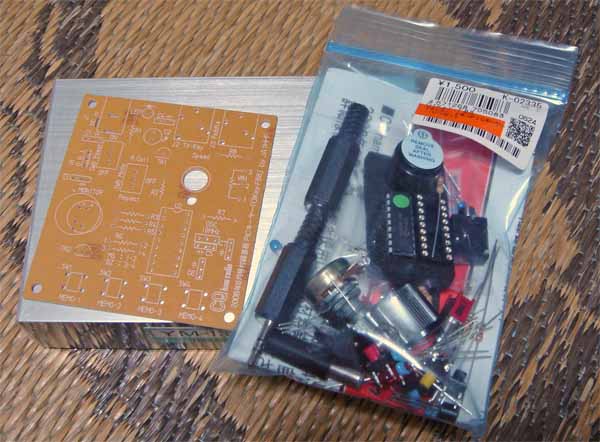

CQ誌2008年6月号付録のプリント基板と、秋月電子通商で売っている、それ用のパーツ一式。

他に足りない部品は、手持ちの部品を使用します。

必要な部品がそろったので、ケースを加工です。

ケース加工中。

スイッチの配置などを決めた後、電動ドリルで穴を開け、リーマで穴の径を大きくしました。
バリはカッターで削除です。
ケースがアルミなので、加工は楽です。

一通り穴あけが終わったので、仮に部品を置いてみます。

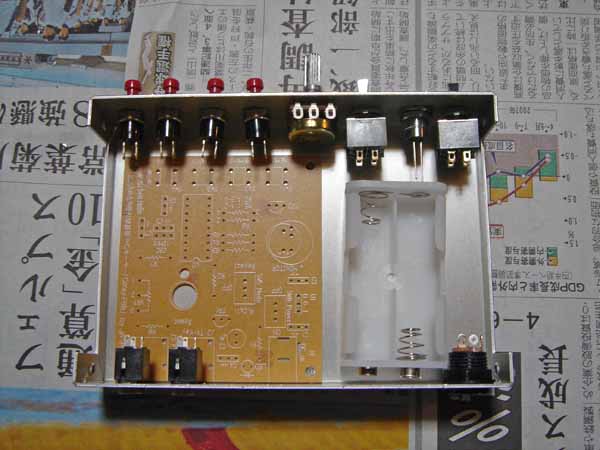

こんな感じに配置します。

無線機の上に置いても使用できるように、また、積み重ねても使用できるように、スイッチ類は横にまとめました。
あと、今回は、乾電池と外部電源の両方が使えるようにしました。
こうすれば、固定でも移動でも簡単に使えるので、便利ですしね。
あ、電池ケースは仮に置いています。
実際は、9Vの006P電池を使用します。

部品配置のイメージがつかめたので、プリント基板に部品を実装します。

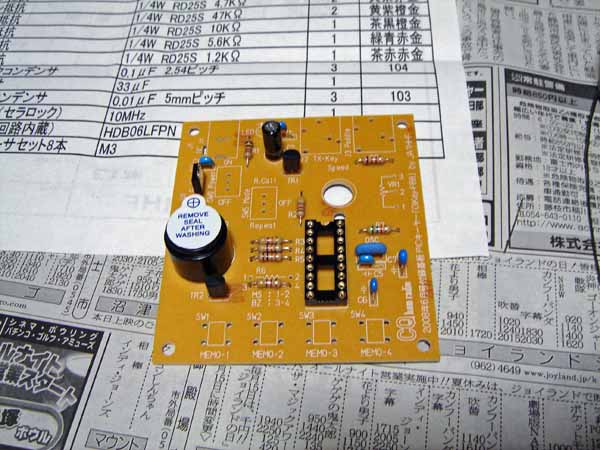

部品実装完了。

スイッチ、イヤホンジャック、ボリューム、DCジャックは、ケースに取り付けた物を使用するので、部品は実装しません。
ということは、キットの1/3は使っていないのか・・・もったいなかったな。
この基板、ピッチの違う部品を実装できるように作られているので、ちょっと注意が必要です。

次に、内部の配線を行います。

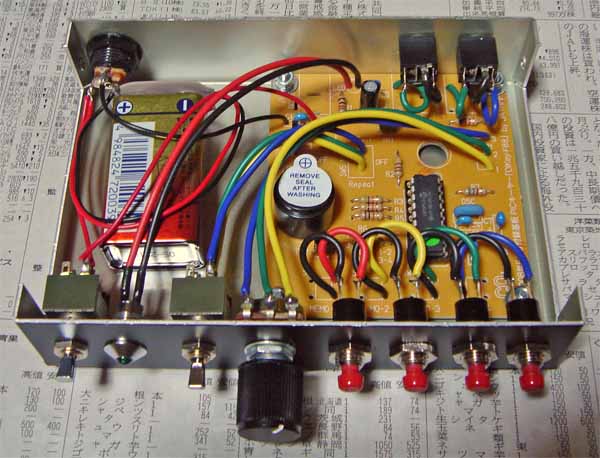

内部配線中。

持ちの線材が太かったので、配線が難しかったですよ・・・。
細いのを買っておかないと。

配線が終了したので、基板を組み込みます。

組み込み完了。

写真は電池が取り付けられていますが、電池を取り付ける前に、ショートチェックを行い、問題がないことを確認します。
問題がないことを確認したら、電池を取り付け、電源ON!
LEDが点灯し、モールス音「QRV」が聞こえました。
無事、動いているようです。

しかし・・・LEDが暗い(汗)
まあ、制限抵抗が1kΩ(Vfが1.4Vとして3.6mA)なので、当然と言えば当然ですが。
LEDを明るくするために、もう少し電流を流しても良いのですが、電池の持ちが悪くなるので、このままで我慢します。

モード切替やスピード調節などを確認し、カバーを取り付けて完成です。

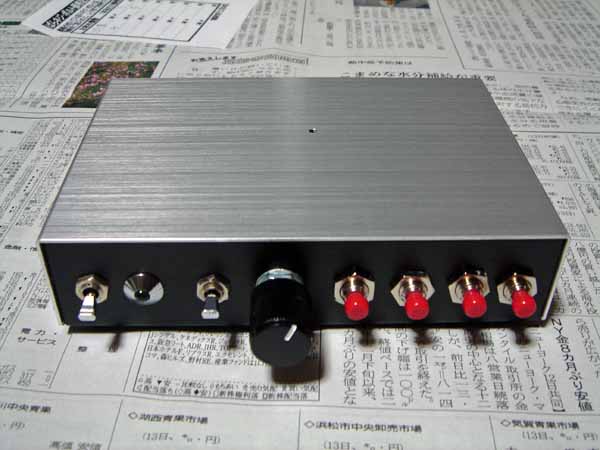

前面。左から、電源SW、電源LED、モード切替SW、スピード調節VR、メモリSW。

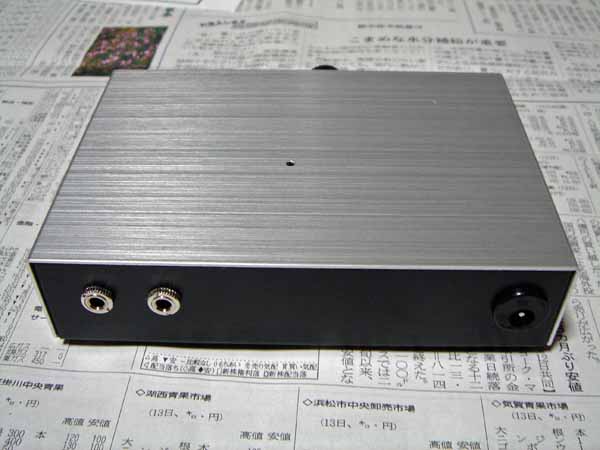

背面。左から、パドル入力、キー出力、DCジャック。

まだ、パドル入力とキー出力の動作確認をしていないのですが、これは、明日に持ち越しです。
パドルは自宅だし、ケーブルを作らないとならないし・・・。

基板と部品だけを入手したときは、「どうやって作ろう・・・」と思っていたのですが、無事、形になりました。
思ったより、マシな形に似もなりましたし(笑)
あ、各部の表示をしないと。
さすがに無表示だと使いにくいです(笑)

先日、コールサインJF1PPZの免許状が届いたと書きました

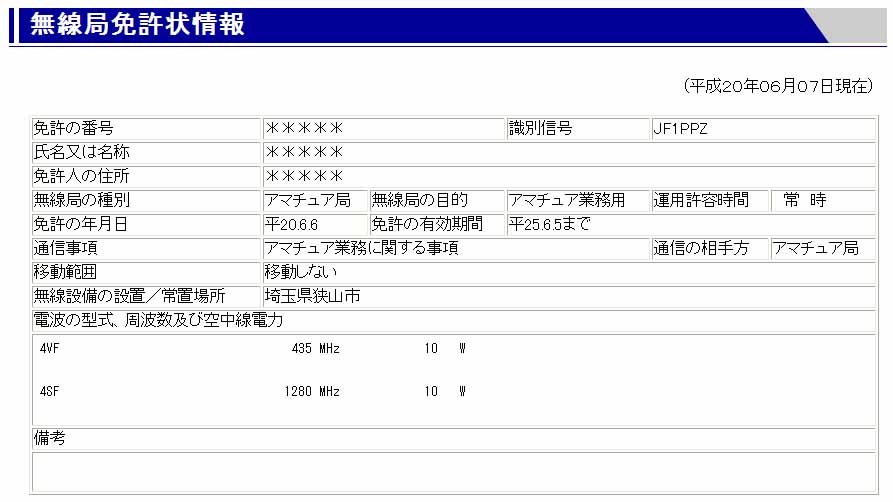

で、「総務省 電波利用ホームページ」の「無線局免許情報検索」を確認したら、さっそく、登録されていました。


いや~、こうやってみると、「移動しない」局で、430MHzと1200MHzの10W局って、不思議な感じですね。
移動しない局なので、「無線設備の設置/常置場所」に「埼玉県狭山市」って表示されるし。
この状態で、移動局を申請したらどうなるのかな?
やっぱり、却下されるのだろうか。
