会員になっているJARL QRP クラブから、紙の会報が届きました(WEB版は毎月発行されている)
会報と一緒に、会員証と寄付用の振込用紙が入っていました。
今回は、会員一覧が会報の後半にあるのですが、現在住んでいる狭山市も、実家のある富士宮市にも、会員がいないのね・・・。
会報と一緒に、会員証と寄付用の振込用紙が入っていました。
今回は、会員一覧が会報の後半にあるのですが、現在住んでいる狭山市も、実家のある富士宮市にも、会員がいないのね・・・。
まあ、私も、最近はアマチュア無線のアクティビティが低いから、もっと頑張らないとね～。
近日中に、寄付の振り込みも行いますよ。
PR
1日に入手したマキ電機のUTV-2400Eを、動作確認の点検に出しました(13日に発送しています)
で、点検が終わり、今日、品物が届きましたよ。
内容としては、動作確認と調整、あと、受信側にBPFを追加しています。
中央に「RX-BPF」と書かれているのが、追加になった受信BPFです。
BPFが追加になったのは、機器の発売当時(20年前ね)に比べ、携帯電話の信号が近くに来るようになり、抑圧を受けるようになったから。
中央に「RX-BPF」と書かれているのが、追加になった受信BPFです。
BPFが追加になったのは、機器の発売当時(20年前ね)に比べ、携帯電話の信号が近くに来るようになり、抑圧を受けるようになったから。
(無線LANの信号は、帯域内だからどうしようもない)
3素子のBPFなので、効果は期待できそうです。

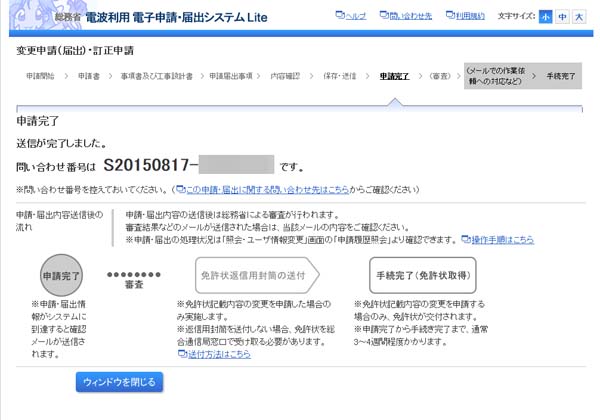

さて、変更申請をするのと、アンテナを準備しないとね。
さて、変更申請をするのと、アンテナを準備しないとね。
いつ電波が出せるようになるかな・・・。
先日入手し、ここ何日か遊んでいる、2400MHzトランスバータUTV-2400Eに、親機の信号を入れてみました。
親機はFT-41NDを使用です。奥に見える黒い箱は、簡易スペアナGigaSt Ver.3です。
2400MHzは免許が無いので、ダミーロードで実験ですよ。
親機はFT-41NDを使用です。奥に見える黒い箱は、簡易スペアナGigaSt Ver.3です。
2400MHzは免許が無いので、ダミーロードで実験ですよ。
電波が出ているかの確認に、簡易スペアナを使用です。
437MHzの送信で、2427MHzの信号が確認できました。
送信部は生きているようです。
437MHzの送信で、2427MHzの信号が確認できました。
送信部は生きているようです。
出力は何mW出ているのかわかりませんが・・・(汗)
あと、信号を入れてみたけど、動作が少し怪しい(汗)
あと、信号を入れてみたけど、動作が少し怪しい(汗)
久しぶりの信号入力で、リレーの動きが鈍いようです。
ON AIRランプが点灯しないし・・・。
で、悩んだのが、受信の確認。
で、悩んだのが、受信の確認。
2420～2430MHzを出力できる送信機なんて無いよ～。
144MHz帯の高調波にしても、この範囲に入ってこないし・・・。
で、結局、簡易スペアナのTG機能を使いました。
Sweepしているので、一瞬だけ信号を受信する事を確認しましたよ。
とりあえず、送受に関して深刻な問題は無いようです。
けど、一度、マキ電機さんで確認してもらおうかな。
12月1日に入手した2400MHz帯用トランスバータ。
何MHzの水晶が実装されているのか、調べてみました。
カバーを開けて、内部の水晶周波数を読みました。
シンプレックス用は55.277MHz、レピータ用はTXが54.722MHz、RXが55.277MHzでした。
カバーを開けて、内部の水晶周波数を読みました。
シンプレックス用は55.277MHz、レピータ用はTXが54.722MHz、RXが55.277MHzでした。

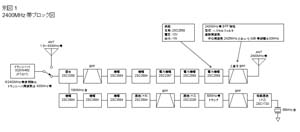

回路は、2逓倍→3逓倍→6逓倍なので、ミキサーに入る周波数は、シンプレックス用が1990MHz、レピータ用がTX1970MHzとRX1990MHzになります。
なので、使用できる周波数は、シンプレックス用が2420MHz～2430MHz、レピータ用がTX2400MHz～2410MHz、RX2420MHz～2430MHzとなります。
まあ、だいたいの周波数はカバーしていますね。
2427MHz～2450MHzも使えれば、大半の事はできそうですが・・・。
で、メモ。
で、メモ。
呼び出し周波数：2427MHz→437MHz
レピータ：2425.76MHz→435.76MHz
さて、週末辺りに信号を入れてみようかな。
さて、週末辺りに信号を入れてみようかな。
