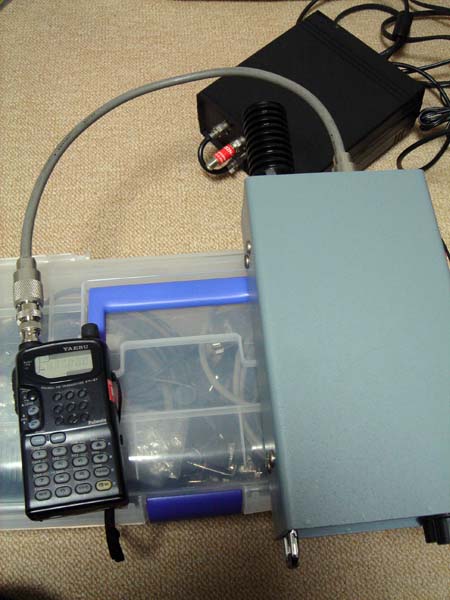

先日入手し、ここ何日か遊んでいる、2400MHzトランスバータUTV-2400Eに、親機の信号を入れてみました。
親機はFT-41NDを使用です。奥に見える黒い箱は、簡易スペアナGigaSt Ver.3です。
2400MHzは免許が無いので、ダミーロードで実験ですよ。
親機はFT-41NDを使用です。奥に見える黒い箱は、簡易スペアナGigaSt Ver.3です。
2400MHzは免許が無いので、ダミーロードで実験ですよ。
電波が出ているかの確認に、簡易スペアナを使用です。
437MHzの送信で、2427MHzの信号が確認できました。
送信部は生きているようです。
437MHzの送信で、2427MHzの信号が確認できました。
送信部は生きているようです。
出力は何mW出ているのかわかりませんが・・・(汗)
あと、信号を入れてみたけど、動作が少し怪しい(汗)
あと、信号を入れてみたけど、動作が少し怪しい(汗)
久しぶりの信号入力で、リレーの動きが鈍いようです。
ON AIRランプが点灯しないし・・・。
で、悩んだのが、受信の確認。
で、悩んだのが、受信の確認。
2420～2430MHzを出力できる送信機なんて無いよ～。
144MHz帯の高調波にしても、この範囲に入ってこないし・・・。
で、結局、簡易スペアナのTG機能を使いました。
Sweepしているので、一瞬だけ信号を受信する事を確認しましたよ。
とりあえず、送受に関して深刻な問題は無いようです。
けど、一度、マキ電機さんで確認してもらおうかな。
PR
12月1日に入手した2400MHz帯用トランスバータ。
何MHzの水晶が実装されているのか、調べてみました。
カバーを開けて、内部の水晶周波数を読みました。
シンプレックス用は55.277MHz、レピータ用はTXが54.722MHz、RXが55.277MHzでした。
カバーを開けて、内部の水晶周波数を読みました。
シンプレックス用は55.277MHz、レピータ用はTXが54.722MHz、RXが55.277MHzでした。
回路は、2逓倍→3逓倍→6逓倍なので、ミキサーに入る周波数は、シンプレックス用が1990MHz、レピータ用がTX1970MHzとRX1990MHzになります。
なので、使用できる周波数は、シンプレックス用が2420MHz～2430MHz、レピータ用がTX2400MHz～2410MHz、RX2420MHz～2430MHzとなります。
まあ、だいたいの周波数はカバーしていますね。
2427MHz～2450MHzも使えれば、大半の事はできそうですが・・・。
で、メモ。
で、メモ。
呼び出し周波数：2427MHz→437MHz
レピータ：2425.76MHz→435.76MHz
さて、週末辺りに信号を入れてみようかな。
さて、週末辺りに信号を入れてみようかな。
で、その第一歩として、2400MHzのトランスバータを入手しました。
で、オークションで落札したものを見て驚いた。
で、オークションで落札したものを見て驚いた。
前オーナーは、平成2年に購入しているので、24年前の機械ですよ。
トランシーバより回路規模が小さいので、動くとは思うのですが・・・。
それに、前オーナーはきれいに使っていたらしく、外観はとても良い状態です。
しかし、この機器のスペックがよくわからないのよね。
しかし、この機器のスペックがよくわからないのよね。
IFは430MHzで、レピータ対応改造と、トーンエンコーダ基板が乗っているらしいのですが・・・。
あと、入力は1Wで、出力が0.7W～1Wほど出るらしい。
まずは、スペックをよく調べてから、動作確認だな。
まずは、スペックをよく調べてから、動作確認だな。
楽しみが増えましたよ・・・。
災害に対し、どう備え、どう行動するかを紹介してます。
ここ数年は、定期的に取り上げているテーマですね。
興味深く読んだのは、ケーブルテレビ局やコミュニティFM局の社団局かな。
防災に関して言えば、県域局の社団局よりも有効な手段かも。
1200MHz帯をもっと使おうという記事です。
ここ何年かの、「周波数再編アクションプラン」で、1200MHz帯が、「FPUと準天頂衛星との共用」というのも増えたので、将来的に1200MHz帯が削られるのでは・・・と心配した広告のようです。
(ちなみにラジオマイクは1240～1260MHzなのでアマチュア帯と重ならない)
実際の所、アマチュア局数が少なく、電波が出ていても影響が少ないので、現状のまま・・・という感じもありますが(汗)
しかし、アルインコさんが意見広告らしいものを出すのは、興味深いですよ・・・。
付録は「2014アマチュア無線機器カタログ」です。
付録は「2014アマチュア無線機器カタログ」です。
これを見ると毎回思うけど、気軽に手を出せる価格帯の物が無いのよね～(汗)
今度は、周辺機器なんかもお願いします(笑)
