以前製作した、ゼロインインジケータのケース加工をしました。

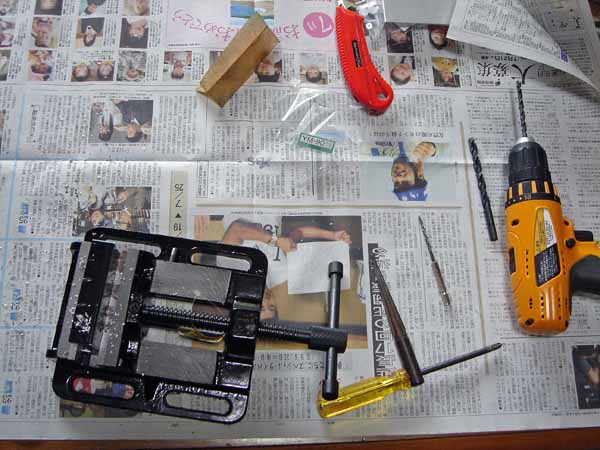

いつもの工具で加工です。

基板を2枚作ったので、ケースも2つ加工です。
今回、ちょっと困ったのが、DCジャックのサイズとハンドリーマの長さ。
DCジャックに必要な穴径まであけようとすると、ハンドリーマの先がケースに当たってしまうのです。

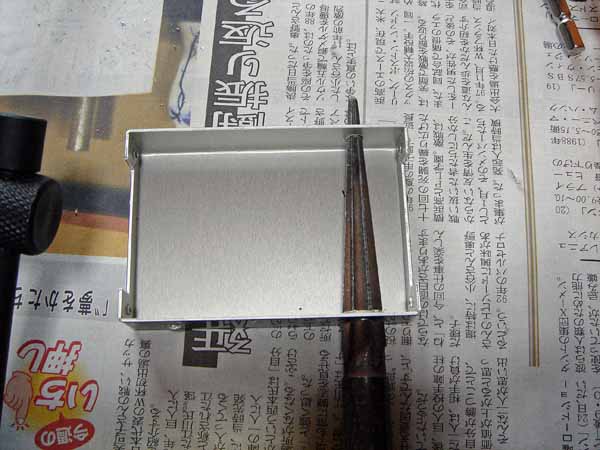

で、苦肉の策でこんな感じに。

ゼロイン時に点灯するLED用の穴を、この位置まで移動です・・・。

まあ、表はLEDしか付かないし、LEDをセンターに持ってきても変な感じになるので、これでも良いかな。

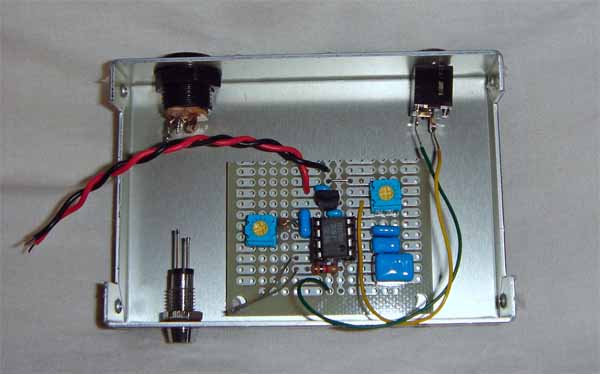

配置はこんな感じになります。

今回は、ケース加工のみ。
次回、配線を行います。
