CQ誌(CQ ham radio)2006年12月号の付録だった、「ソフトウェア・ラジオ実験基板」を、やっと組み立てました。

CQ誌2006年12月号と、付録の基板、以前入手していた部品。

本は2006年11月に、部品は2006年12月に入手していたので、3年半放っておいた事になります(汗)

半田ごてなどの準備ができたので、さっそく組み立てを始めます。
入手していた部品は、「マルチバンド用」なので、まずは、SOPである逓倍用ICを半田付けする必要があります。
で、そのSOP IC、CQ誌の写真と回路図を見比べると、どうも、写真の実装方向が間違っている感じ。
「んん?」と思いながら調べたら、やっぱり、写真の実装方向は間違っているようです。

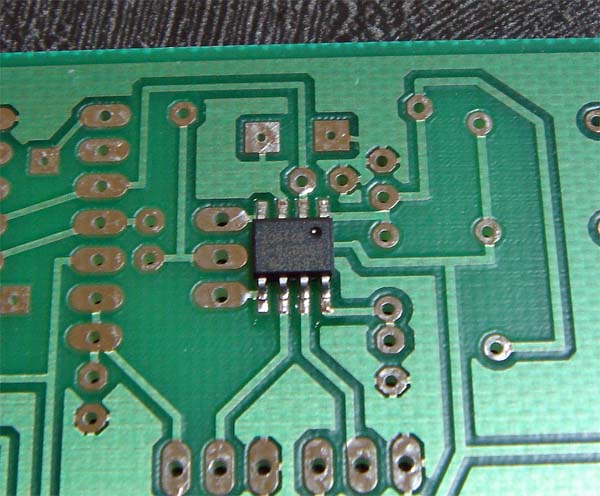

正しく実装するとこんな感じ。

基板の外側に1番ピンが来ます。

そのほかに、DIP-ICの下にジャンパが必要なのに、その取り付けを忘れたりと、いろいろトラブルがありましたが、組み立て完了です。

組み立てが完了した基板。

2時間ほどで、この状態になりました。
あとでケースに入れるため、基板に実装するタイプのイヤホンジャックは使用していません。
あと、BNCコネクタ・8PinのICソケットは別途用意しています。

ショートチェックを行い、電源を投入します。
異常電流が流れたり、ICが熱くなったり、タンタルコンデンサが破裂しなかったので、PCのサウンドカードとつなぎます。

こんな感じでつなぎました。

次に、受信用ソフトウェアをインストールします。

まずは、有名なRockyをインストールし、使ってみました。
が、ソフトは動作するのですが、復調がうまくいきません・・・。

意味のない信号が表示されます・・・。

使用しているOSがWindows 7なので、サウンドデバイス関係で問題が出ているようです。

そこで、次に、SDRadioをインストールし、使ってみました。
こちらは、問題なく動いているようです。
使用している水晶が、14.060MHzなので、7MHz帯の受信設定での受信周波数は、7.006MHz~7.054MHzです。
そこで、アンテナアナライザを信号源とし、実際に信号を受信してみました。

アンテナアナライザBR-210(クラニシ)を使用しました。同軸の先にアンテナがつながっていないので、SWRが∞を示しています・・・。

アンテナアナライザで設定した周波数と同じところに、信号が見えます。

しっかりと、受信できているようです。
実際に、アンテナをつないで7MHz帯を受信したかったのですが、アンテナが準備できなかったので、本日は断念。
後日チャレンジすることにしました。

あと、SDRadioはCWを受信できないのよね~。
Windows XPが動いているノートPCで、Rockyを試そうかな。
それと、基板をケースに入れたいな。
ミキサ前に、アンプとかフィルタも入れたい・・・。
