先週末ケース加工を行った、切手サイズキーヤーの組み込みを行いました。

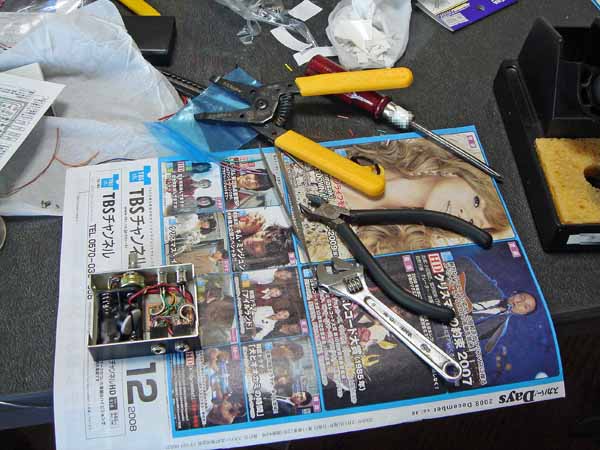

組み込み中・・・って、組み込み終わってますが(汗)

小型にしようとしたので、なかなか難儀しました。
特に、電池ケースとボリューム部分のスペースが少なく、あと、ケースのふたを止めるネジが予想以上に長かったのが辛かった。

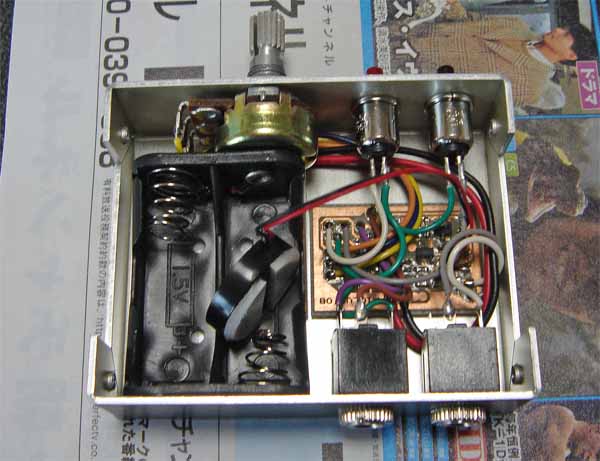

で、こんな感じに組み込みました。

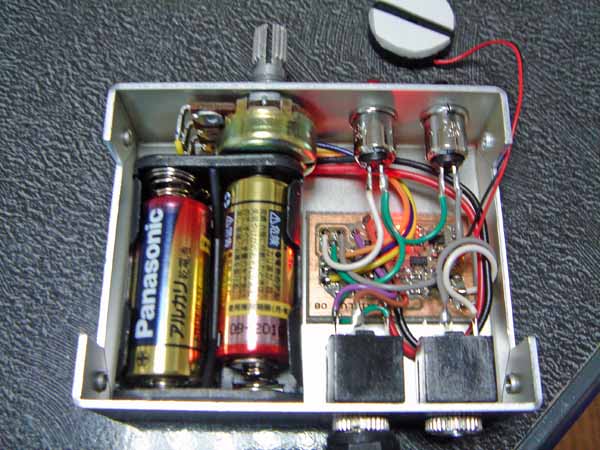

電池ケースの中にあるのは、ブザーです。

ブザーは、カバーに開けた穴に合わせて貼り付けるようにしています。
ボリュームは、もう少し外側に持って行けるのですが、電池ケースから出ている線材を避けるためにこの位置になっています。
小型にしたといっても、無理やり詰め込むのは好きではないので、オーソドックスな感じになってしまいました。
結線に間違いがないのを確認し、テスタでショートチェックを行い、電源を投入します。
・・・おおっ!「QRV」のモールス音が聞こえましたよ(嬉)
で、おもむろにパドルを接続し、モールスを送信してみます。

しっかり動作しました。

LEDも実装しているので、キーイング中はブザーとLEDで確認できます。
まあ、LEDはカバーを取り付けると見えなくなってしまいますが・・・。

で、動作をさせていて思ったのですが、やはり電源スイッチが欲しい。
「低消費電力だから無くてもいいかな?」と思っていたのですが、このキーヤー、「スイッチを押しながら電源ON」で動作が変わる機能が付いているのよね。
あと、小型にしたためか、持ち運び時にプッシュボタンを押してしまう事が多いし・・・。
で、別冊CQに書いてあった方法を使い、電源スイッチとすることにしました。
それは、無線機との接続側のイヤホンジャックの「リング」と「スリーブ」が接続されると電源ONとする方法。
ステレオジャックにモノラルプラグを挿すと、「リング」と「スリーブ」が接続される事を応用しています。
こうすれば、無線機との接続ケーブルを挿すと電源ON、抜くと電源OFFとする事ができます。
無線機との接続ケーブルを気にする必要がありますが・・・。

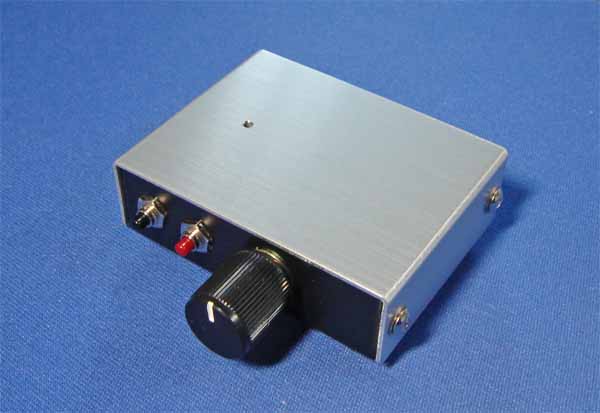

一通り動作確認ができたので、カバーを取り付けて完成です。

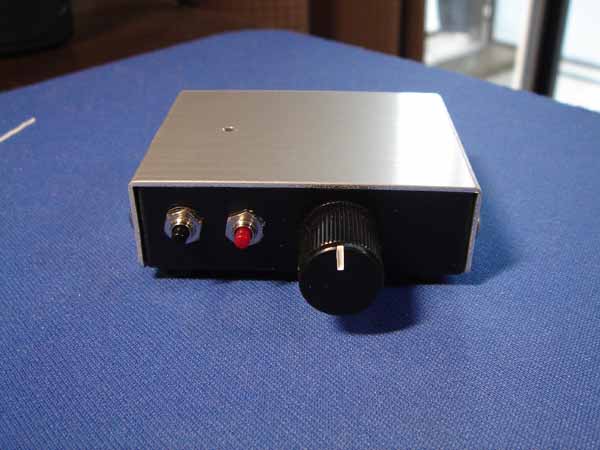

前面はこんな感じ。プッシュスイッチは、メモリーキーです。

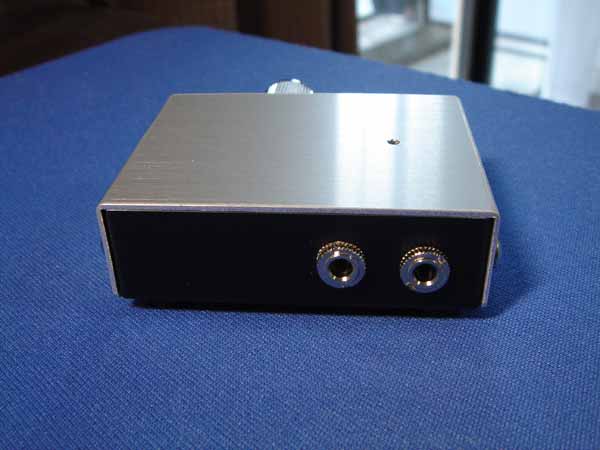

背面はこんな感じ。パドル接続部と、無線機への接続部です。

今回は、なかなかうまくできました。

結局、配線などで4時間ほどかかりました。
で、操作してみて思ったのですが、電源投入時の「QRV」と、メモリ内容が空の時の「NO DATA」は、スピード調節ボリュームとは関係なく、一定のスピードなのね。
最初、それを知らなくて、「あれ・・・ボリュームでスピードが変わらない」と焦ってしまいました(笑)
パドルでキーイングすると、スピードは変わります。

しかし、小さいですね~。

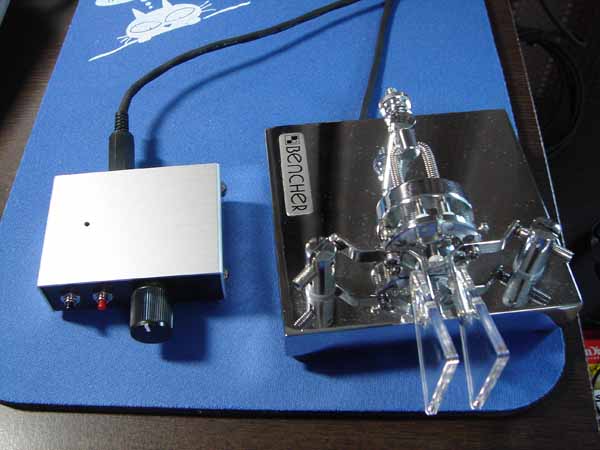

BENCHERのJA-2と比べると、小ささが分かると思います。

あ~、この大きさに合うパドルが欲しくなってきた(笑)
何かいい物はないかな。
で、ここまで小さくできたのも、切手サイズキーヤーの頒布があったからです。
A1 CLUBの皆さんに感謝しないと・・・。
あ、あと、無線機との接続ケーブルを製作しよう。
