常設アンテナの設置を行いました。
(今までは、運用するたびにベランダからアンテナを突き出していたの)

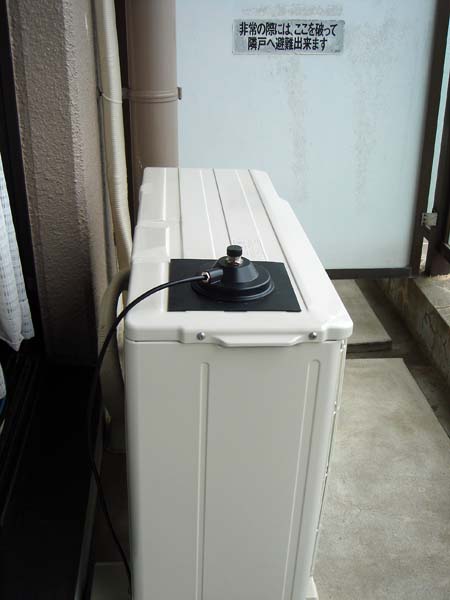

まず、マグネットベースをエアコンの室外機に取り付けます。


こんな感じに取り付けました。

マグネットベースは、会社からもらってきた、日本アンテナの業務用です。
150MHz帯のアンテナとセットの製品を購入したようです。
(私が入社する前の話なので、詳細は知らない)
廃棄するというので、ありがたくもらってきました(笑)

マグネットベースに敷いてある黒いものは、ゴムです。
エアコンの室外機に傷をつけたくなかったので・・・。
ただ、マグネットベースと電気的に接続されないので、グラウンドが足りなくなるかも。
足りなかったら、外す予定です。

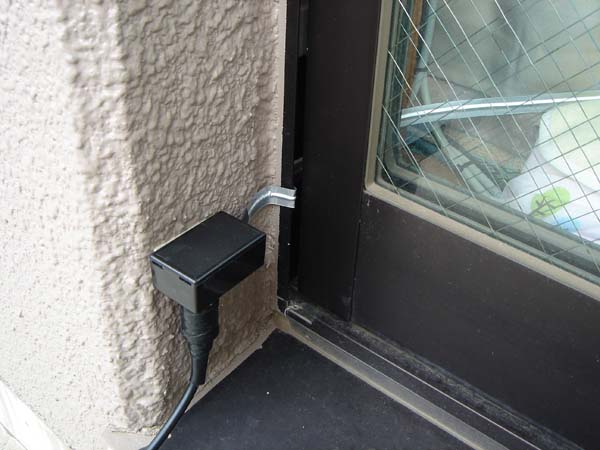

同軸ケーブルの引き込みは、先日購入したすきまケーブルを使いました。


第一電波工業のMGC50を使いました。

外壁とコネクタボックス間は、強力両面テープで貼り付けです。
写真の通り、外壁がデコボコなので、「貼れるかな?」と思ったのですが、思った以上に、きれいに貼る事ができました。

あとは、室内の同軸を這わせて完了です。

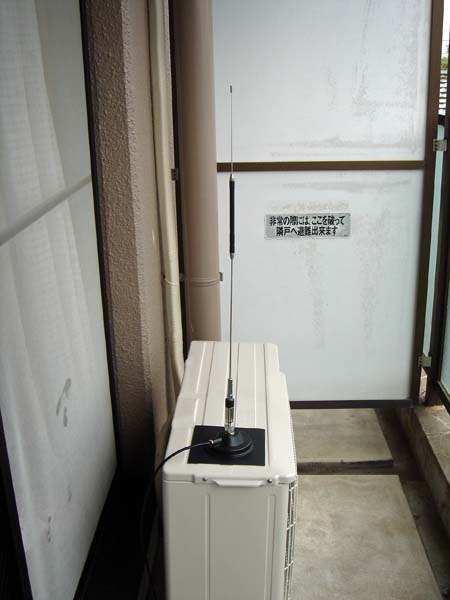

で、アンテナを取り付けた状態が、こんな感じ。


第一電波工業のNR77AMを取り付けています。

う~ん、思ったよりアンテナが短かった(笑)
さっそく、430MHz帯と144MHz帯を聞いてみたのですが、やっぱり、室外アンテナはいいねぇ。
430MHz帯の呼出周波数が、こんなに賑やかだったとは・・・(笑)
室内アンテナじゃ、何も聞こえませんからね(汗)
ただ、144MHz帯はノイズが多く、あまり遠くの局が聞こえません。
波長が長いから、電波がベランダの内側まで飛んでこないのか、VSWRが悪くて、効率よく受信ができていないのか・・・。

NR77AMという、FM放送帯と、AM放送帯も聞けるアンテナなので、そのあたりも聞いてみました。
FM放送帯は、まあ、アンテナ相応の性能があります。
TOKYO FMやFM NACK5、NHK-FMがフルスケールなので満足です。
AM放送帯は・・・やっぱり、電波がベランダの内側まで飛んでこないようで、 TBSラジオがやっと聞こえるくらいです。

ああ、やっぱり、ディスコーンアンテナD220Rが欲しくなっちゃうなぁ。
購入の手段を考えよう(笑)
