10MHzのBPF(バンドパスフィルタ)を入手しました。
入手した、BG7TBLの「10M BPF」。ヤフオク！で入手。
2月28日に入手した、GPS同期型周波数発振器の「GPSDO-LB-MINI」。
入手した、BG7TBLの「10M BPF」。ヤフオク！で入手。
2月28日に入手した、GPS同期型周波数発振器の「GPSDO-LB-MINI」。
この装置の出力が矩形波(方形波)なのです。
しかし、測定器などの10MHz入力の場合、正弦波が欲しい。
それに、矩形波だとスプリアスが多いのよね。
で、10MHzのBPFを通して正弦波にしようと思い入手しました。

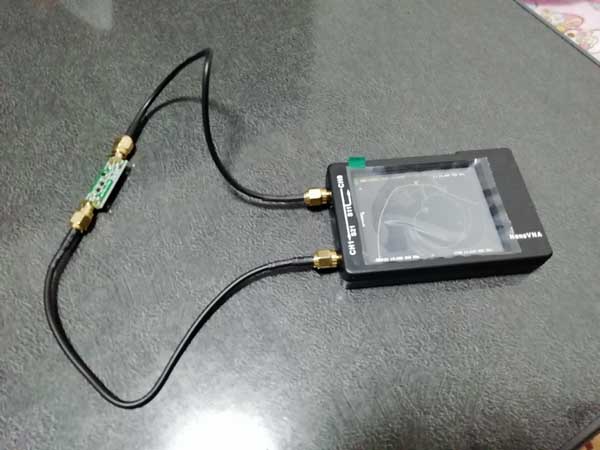

さっそく、NanoVNAを使って、通過特性を測定しましたよ。
久しぶりに使ったので、キャリブレーションにちょっと手こずった(汗)
ちなみに、オークションでの案内はこんな感じ。
さっそく、NanoVNAを使って、通過特性を測定しましたよ。
久しぶりに使ったので、キャリブレーションにちょっと手こずった(汗)
ちなみに、オークションでの案内はこんな感じ。
----------
通過周波数帯：8.00MHz-11.00MHz
インピーダンス：50Ω
挿入損失：約3dB
耐電力：+13dBm(65mW)
----------
結果はこんな感じ。
オレンジがS11、青がS21です。
-3dBのポイントが"6.2MHz"と"12.8MHz"
結果はこんな感じ。
オレンジがS11、青がS21です。
-3dBのポイントが"6.2MHz"と"12.8MHz"
挿入損失が約1.1dB
インピーダンスが58Ω

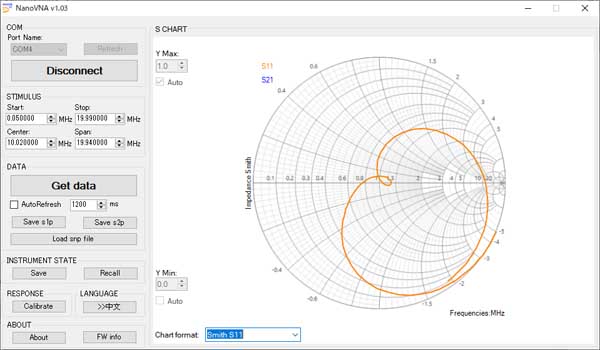

スミスチャートはこんな感じ。
まあ、こんなもんだろな～。
スミスチャートはこんな感じ。
まあ、こんなもんだろな～。
巻き線タイプとはいえ、チップインダクタだとQが確保できなからね・・・。
リプル分が少ないし、なかなかよくできています。
このBPFなら、スプリアスは減衰させることができそうです。
このBPFなら、スプリアスは減衰させることができそうです。
しかし、正弦波になるかな・・・。
明日にでも試してみよう。
