先週の日曜日の続き。
GPS同期型周波数発振器「GPSDO-LB-MINI」の出力を、50Ωでドライブした時の波形を測定しました。

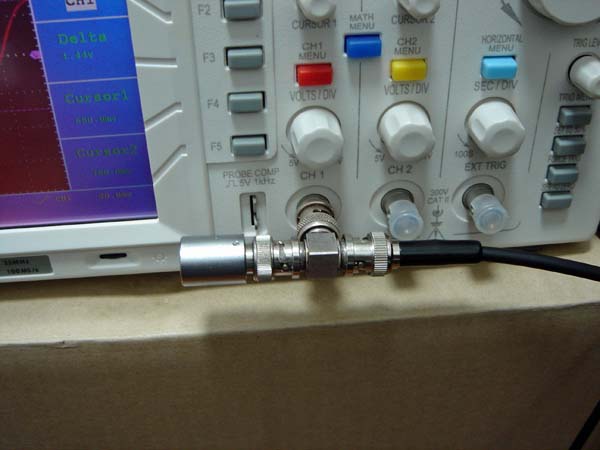

会社からBNCのT分岐と50Ω終端を借りてきました。

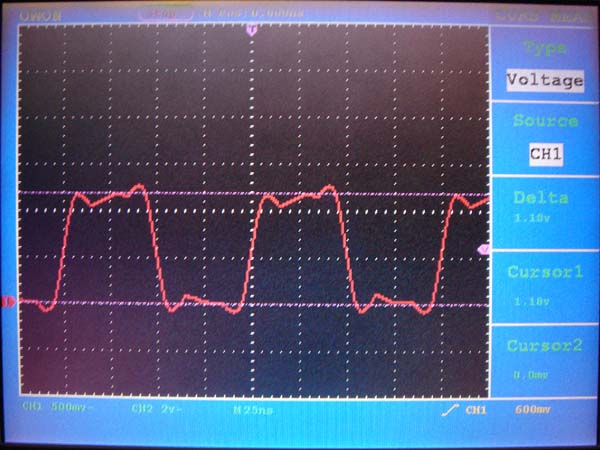

まず、"drive setting"を"8mA"にした時の波形。
1.18Vp-pでした。
方形波(矩形波)で1.18Vp-pなので、8.4dBm。

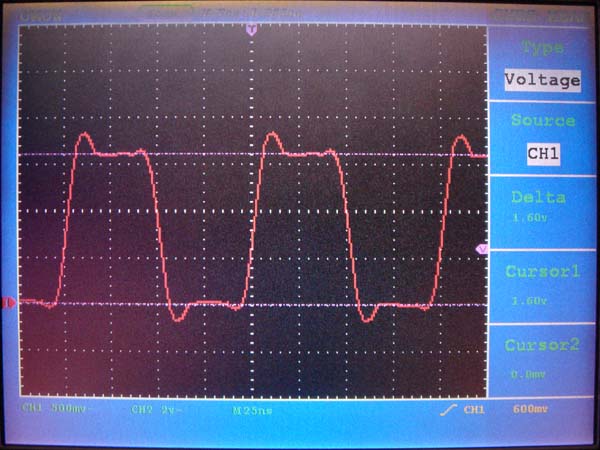

つぎに、"drive setting"を"32mA"にした時の波形。
1.6Vp-pでした。
同じように計算すると、11.1dBm。
う~む、メーカが言っている出力レベルと合わないなぁ(汗)
GPS同期型周波数発振器「GPSDO-LB-MINI」の出力を、50Ωでドライブした時の波形を測定しました。
会社からBNCのT分岐と50Ω終端を借りてきました。
まず、"drive setting"を"8mA"にした時の波形。
1.18Vp-pでした。
方形波(矩形波)で1.18Vp-pなので、8.4dBm。
つぎに、"drive setting"を"32mA"にした時の波形。
1.6Vp-pでした。
同じように計算すると、11.1dBm。
う~む、メーカが言っている出力レベルと合わないなぁ(汗)
Internet上で皆さんが測定している電圧とは、結果は合っています(笑)
どちらにしても、"drive setting"の値と測定結果が合わない。
これ、ICのドライブ能力の問題だろうな・・・。
次に、3月6日に紹介した、10MHzのBPFを挿入してみました。

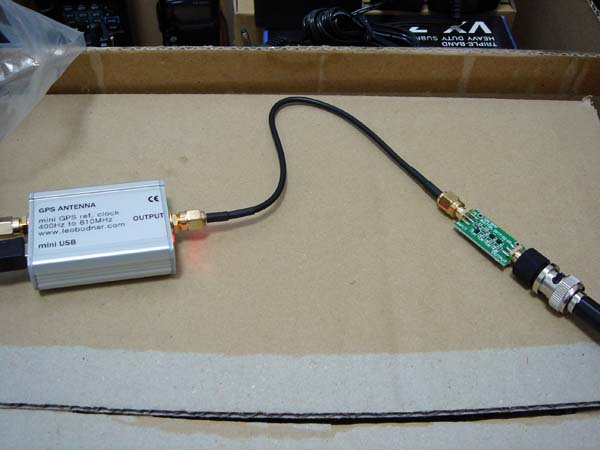

こんな感じで接続。作業場所が無いので段ボールの上です(汗)
ん~、SMA-P⇔SMA-Pの中継コネクタが欲しい(笑)
次に、3月6日に紹介した、10MHzのBPFを挿入してみました。
こんな感じで接続。作業場所が無いので段ボールの上です(汗)
ん~、SMA-P⇔SMA-Pの中継コネクタが欲しい(笑)
で、さっそく測定してみました。

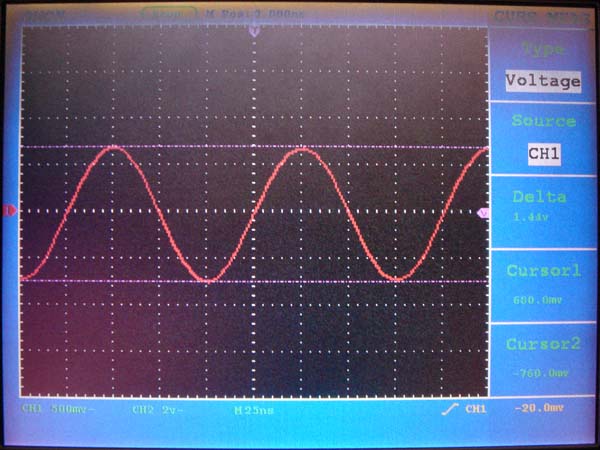

"drive setting"を"8mA"にした時の波形。
1.44Vp-pでした。BPFでDCがカットされています。
計算すると7.2dBmになります。

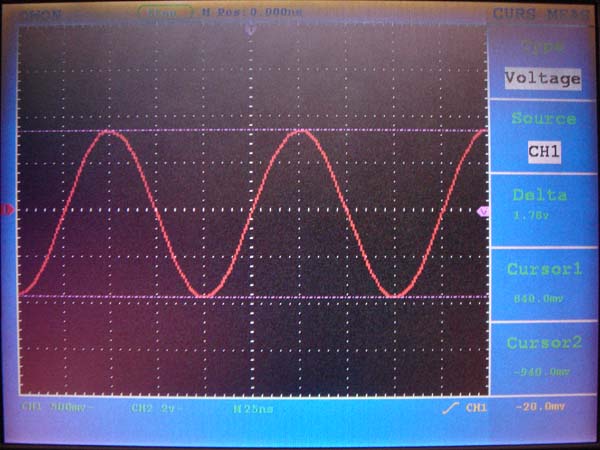

1.78Vp-pでした。
計算すると9.0dBmになります。
BPFを通すと正弦波にはなりました。
"drive setting"を"8mA"にした時の波形。
1.44Vp-pでした。BPFでDCがカットされています。
計算すると7.2dBmになります。
1.78Vp-pでした。
計算すると9.0dBmになります。
BPFを通すと正弦波にはなりました。
あとは、高調波がどのくらい減衰しているかだな・・・。
あ~、スペアナで測定したい。
同時に、電力も測定したいな。
測定器で一般的な-10dBmにするには、8mA設定で18dBのATTが必要ですね。
測定器で一般的な-10dBmにするには、8mA設定で18dBのATTが必要ですね。
20dBのATTで代用できるかな?
