先日紹介したDTR-192のバックライトを修理しました。

紹介したときから気づいていたのですが、久しぶりに通電したら、バックライトの左側が消えていました・・・。


当日の写真を見るとわかるのですが、こんな感じ。

当時の無線機は、麦球を光源にしているので、時間が経つと球が切れてしまいます。
で、バックライトを修理することにしたのですが、また球が切れたときに交換するのも面倒だし、白色LEDが実用になっているので、バックライトをLED化することにしました。

使用したLEDはこれ。


メーカ不明だけど、詳細の書いてある白色LEDと、それ用の制限抵抗。

白色LEDは、φ3mmで、鈴喜デンキで10本800円の物を購入しました。
制限抵抗が多いのは、明るさを調整できるようにするためです。

最初は、元の回路を生かし、制限抵抗1本、LED2個パラ接続としてみました。


Vfのバラツキがあるので、実際に測定して、バラツキを確認。

Vfのバラツキをそろえないと、片方のLEDに電流が集中してしまい、LEDが壊れてしまいます。
で、Vfを測定し、同じような値の物を使ってみたのですが、それでも、LEDが壊れた(汗)
どうしても、電流が偏ってしまうようです

LEDのパラ接続がダメだったので、おとなしく、LED1個に付き制限抵抗1本としました。


制限抵抗は、収縮チューブに入れて、こんな感じで取り付けました。

LEDがオレンジ色なのは、元々、麦球にかぶせてあった、オレンジ色のカバーを取り付けたからです。
で、組み立てて、バックライトを点灯させます。


おお、点灯しました。

上手く点灯したけど、中心部分に、「むら」ができてしまいました。
麦球みたいに、全方位に発光しないから、しょうがないですね・・・。

あと、オリジナルの状態より、オレンジ色が薄くなってしまいました(汗)
麦球は、オレンジ色の発光に、オレンジ色のカバーだったのですが、LEDの場合、白色の発光に、オレンジ色のカバーなので、オレンジ色が薄くなってしまいます。
実用上は問題ないので、これでOKでしょう。

これで、バックライト切れを気にせずに、この無線機を使えますよ！
久しぶりに、PCと接続してみようかな。

先週加工を行った、ゼロインインジケータ用ケース。
今日は、組み込み・配線を行いました。
で、できたのがこれ。


左が初号機。右が2号機。

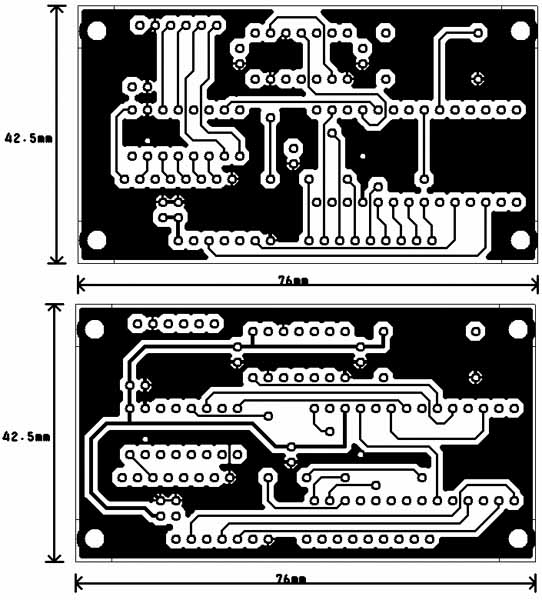

初号機と2号機で、中の作りが違います(笑)
初号機の内容を、2号機にフィードバックさせたので、こんな感じになりました。
なので、2号機の方が納得できる作りになってます。

早速、使ってみます。


TS-680Vに接続して、動作確認中。

無事、動作をしました。
これで、CWのゼロインがしやすくなりますよ！

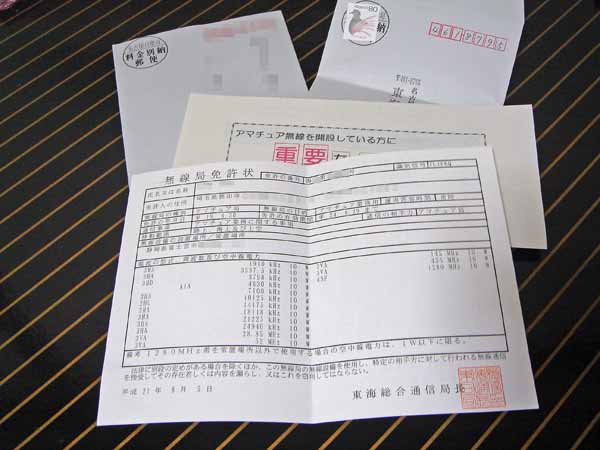

やっと、TSSから通知書が届きました。


届いた通知書。これが届くのを待ってましたよ。

6月7日に申請書を投函。
1ヶ月経っても連絡が来ないので、7月6日に確認のメールを送信。
それでも返事がないので、再度、7月13日にメールを送信。
それでも反応がないので、7月14日に電話。
・・・と、紆余曲折がありましたが、何とか先に進めることができました。
で、14日の電話で問題事項が解決し、書類を訂正してもらって、7月17日付けで、TSSから総合通信局へ書類が送られたようです。
ん～、長かった・・・。

しかし、総合通信局で、また1ヶ月ほど時間がかかるのよね・・・。
免許状が届くのは、8月17日頃か？
あ、8月17日じゃ、盆休みになるだろうから、免許状が届くのは8月下旬か(汗)
ん～、待ち遠しいですね。

先日受験をした、第一級陸上無線技術士(一陸技)の正式回答が発表になりました(日本無線協会のサイトを参照)
で、早速、答え合わせです。

結果は・・・
無線工学の基礎：66点 (125点満点の75点以上で合格)
無線工学A：70点 (同上)
無線工学B：55点 (同上)
法規：70点 (100点満点の60点以上で合格)
となり、法規だけ科目合格のようです。

ん～、目標の「1科目だけでも科目合格！」は達成できたのですが、長い間勉強をしていた、無線工学Aが合格しなかったのが悔しい・・・。
あと1問だったのになぁ。

勉強不足ですね。
あと、今回使用した過去問題集だけだと、出題範囲をカバーしきれないので、他の本も購入して、今の時期から勉強ですね。
くそぉ・・・次回こそ、工学のどれか1科目だけでも合格してやる。
