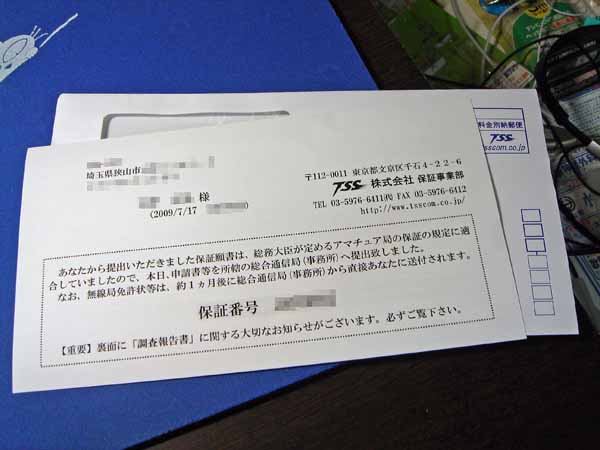

昨日、「TSSから連絡が来ない・・・。」と書きました。
で、その文章を書いたあと、TSSに質問のメールを送ったのですが、今日の段階では反応無し。
あ～、やだやだ・・・。

なぜこんなに文句を書いているのかというと、TSSのこのページに、免許状が届くまでに1ヶ月という記述があるからです。
「ＴＳＳで受付後、直ちに保証を行い」って、ねぇ・・・。
遅れているなら、遅れているっていう連絡だけでもいいから、反応が欲しいです。
まあ、他の局も遅れているようだから、もう少し待ってみますか。

TSSから連絡が来ない・・・。

6月7日にTSSへ送付した変更申請。
もうすぐ1ヶ月経とうというのに、良いとも悪いとも連絡が来ません。
も～、「今般、諸般の事情により、平成２１年６月１日から保証の料金を、下記のとおり改定させていただきました。」とか、よくわからない理由で1.5倍に値上げになり、不満ながらも支払ったのに、この反応の悪さですか。
まあいいや、郵便の不着ということもあるだろうから、とりあえず、TSSに確認だな・・・。

6月21日に製作した、ゼロインインジケータの回路図を公開します！


回路図のPDFファイルは、ここ。

公開といっても、使用しているICである、NJM567のリファレンス回路のままですが(笑)
回路としては、難しいことはしていません。
大変だったのは、定数設計かな？

以下、定数設計の話。

接続する無線機は、ケンウッドのTS-680Vで、サイドトーン周波数が800Hzです。
また、いまどきの無線機だと、サイドトーンが650Hzだったりするらしいので、その辺も使えるように、検出周波数の範囲を400Hz～1,000Hzと決めます。

NJM567のデータシートから、検出周波数は以下のようになります。
fo=1/(1.07R1C1)

まず、C1は部品のサイズの関係から、0.1uFと仮決めします。
ここから抵抗値を逆算すると、400Hzで23364Ω、1,000Hzで9345Ωとなります。
1,000Hz時はちょうど良いのですが、400Hz時の抵抗値が大きすぎるので、コンデンサの値を0.15uFとして、再度計算します。
(データシートから、R1(この回路だとR1+RV1)を2kΩ～20kΩの間に設定する必要がある)
そうすると、400Hzで15576Ω、1,000Hzで6230Ωとなります。
範囲には収まりました。
で、15576Ω-6230Ω=9346Ωを可変させる必要があるので、可変抵抗を10kΩ、固定抵抗を6.2kΩとしました。
この結果、検出範囲は以下のようになります。
1004.9Hz～556.3Hz～384.6Hz

C2は0.47uFとしています。
これ、データシートからすると、かなり小さい値です・・・。
検出の帯域幅を、800Hzで10%にしようとすると、3.25uFという容量が必要になるのですが、サイズを小さくしたかったのと、後述C3の事もあり、小さくて、なるべく大きな容量の0.47uFを使用しています。
データシートからは、0.47uFを使用したときの帯域幅がわかりませんが、30%くらい行っているのかなぁ？
これ、1uFくらい使えば良かったかな・・・と後悔しています(汗)
実際に使用してみると、帯域幅がちょっと広い感じがします。

C1/C2は検出精度に影響を与えるので、温度特性を考え、フィルムコンデンサを使用します。

C3は、データシートからC3=2×C2で、0.47uF×2=0.94uFとなります。
結果からすると、1uFでも良さそうですが、いろいろな人の製作記事を読むと、反応が早すぎて、ノイズでも検出してしまうらしい。
なので、倍の値となる2.2uFとしました。

LEDは低電流タイプではないのですが、15mAとか流すと明るすぎたので、3mAまで減らしてあります。
あと、電源は、手持ちの電源ICの関係で、5Vとしています。
(会社で廃棄になった、NJM78L05を大量にもらってきたの)
データシートからすると、MAXで30mAも流れないようなので、問題なしです。

そうそう、音声信号は、TS-680VのACC2コネクタから取り出しています。
このコネクタから取り出すと、本体の音量とは無関係に、4.7kΩ終端で300mVが取り出せます。
今回の回路の場合、RV2の状態によって入力インピーダンスが変わってしまいますが、どちらにしてもハイインピーダンス受けなので、問題なしとしています。
ちなみに、カップリングコンデンサC4を0.1uFとしていますが、検出する周波数を400Hzから上としているので、問題なしです。
オーディオ用だと、低い周波数が聞こえなくなっちゃうけどね・・・。

というわけで、参考になったでしょうか？
「間違ってるよ！」とか「よくわらかん！」という方、コメント待ってます。

昨日も書きましたが、6m AND DOWNコンテストに参加しました。


今回は、こんな設備で参加です。

結果は、23局交信の6マルチで、138点です。
ん～、イマイチ・・・。
午前中から昼にかけてのEスポを期待していたのですが、私の設備では、Eスポを捉えきれなかったようです(Eスポは発生していたようなので)
結局、交信できたのは、神奈川・山梨をのぞく、1エリアの局だけでした。

ちなみに、アンテナはこんな感じ。


先日紹介したDP-TRY2を、ベランダから水平に突き出しています。

そうそう、やっぱり、コンテストナンバーで、"L"(5Wを超え20W以下)を送っている局が少なかったですね。
まあ、CWを運用していて(3アマ以上=50W出せる)、QRPでもない"L"区分を送る方が珍しいか・・・。
次回から、QRPにしようかなぁ。
それよりも、アンテナを何とかしたい。
ベランダで、効率の良いアンテナを上げるには、どうすればいいかな？

今回の設備
無線機：TS-680V(10W)＋オートアンテナチューナT-1
アンテナ：モービルホイップ(第一電波工業のDP-TRY2)
キーヤー：4チャンネル・メモリキーヤー
パドル：MK-705(ハイモンド)
ログソフト：CTESTWIN
その他：自作ゼロインインジケータ(写真のタッパーの上に乗っている物)
