10日に書いた、IC-12GとFT-104の送信出力が低く見えていた件。

会社の測定器を借りて、測定してみました。


会社に持ち込んで測定しましたよ。

会社に、1200MHz帯で1Wも入力できるパワー計が無かったため、スペアナとATTで簡易的に測定を行いました。


測定結果と測定系のロスなどを加味して、送信出力を算出します。

で、結果は・・・。

FT-104は、ジャスト1W出ているようでした。

で、IC-12Gは許容偏差ギリギリの出力でした(笑)

元々なのか、ユーザーが調整したのかは、判断できないな～。

あと、10日の結果ともリンクしていますね。

結果に差があったのも納得です。

これで、とりあえずは安心してIC-12Gを使うことができそうです。

時間に余裕があったら、デビエーションとかスプリアスとか確認したいな～。

先日購入した、1200MHz帯ハンディ機IC-12Gの送信出力を測定しました。


こんな感じで測定しました。

パワー計に、第一電波工業のSX-1100を使用し、アンテナ側はダミーロードを接続しています。

結果は・・・ん～、1W出ていないように見えるぞ(汗)

メータが指している値は0.5Wになってる。

比較用に、八重洲無線のFT-104をつないでみたのですが、IC-12Gよりも出力が低い、0.3Wだ・・・。

ん～、何が正しいのだろうか。

一度、会社にある較正された測定器で、IC-12Gの出力を測ってみよう。

無線機を購入しました。


購入した、ICOMのIC-3GとIC-12G。中古無線機本舗で購入。IC-3Gが2,800円、IC-12Gが7,800円なり(リンク先は中古無線機本舗の情報)

毎日、中古無線機本舗の情報をチェックしているのです。

で、先日、お手軽な金額帯の1200MHz帯ハンディ機が販売されていたので、購入してしまいました。

IC-3Gは、部品取り用(笑)

IC-12Gの筐体でダメそうなところがあったら、IC-3Gの部品を使うつもりで購入しています(なので、無線機として使うつもりは無い(汗))

IC-3GもIC-12Gもマイナーな機種らしく、Internetで検索をしても、なかなか情報が出てこないですね。

私の場合、開局してすぐ(1988年頃？)の機種なので、とてもよく覚えているのですが・・・。

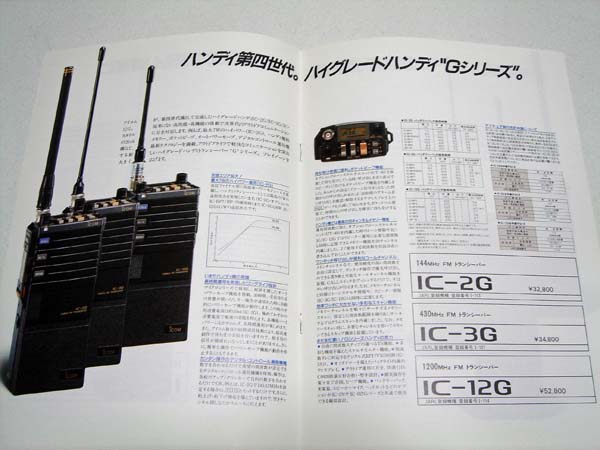

実家に行けば、当時のカタログがあると思うけどな～。

5月の連休の時に調べてみよう。


で、目的のIC-12G、中古無線機本舗の情報だと、「5KHz程周波数がずれてるようです」との記載が。

無線機の調整方法などが書かれているサービスマニュアルを見ると、簡単に周波数調整できそうだったので、調整を行う事にしました。

といっても、必要な測定器を持ち合わせていないので、会社で測定器を借りて測定しています。


電源を供給して、30dBのアッテネータを入れて、周波数カウンタに接続しています。

測定をすると・・・。


1.294,995,3GHzとの表示。

あら・・・ホントに5kHzほどズレている。

さっそく、周波数調整です。


トリマコンデンサで調整です。

調整箇所は、PLL用の基準周波数になります。

トリマコンデンサが、調整に難儀する場所にあるので、簡易的な調整になってしまいました。


1.294,999,9GHzまで合わせて、これで良しとしています。

他に、受信感度やデビエーションなどを測定したかったのですが、時間が無かったので、諦めましたよ・・・。

その後、自宅に持ち帰り、週末に筐体を綺麗にして、完了としました。



いや～、IC-12Gはシンプルな無線機ですね。

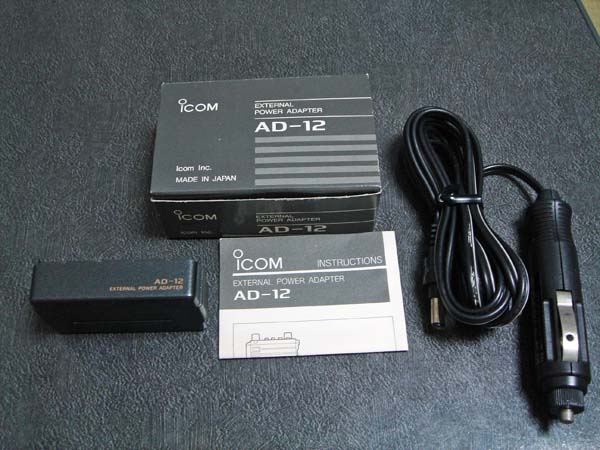

唯一納得がいかないのは、電池パックがIC-12G付属の物じゃ無い事かな～。

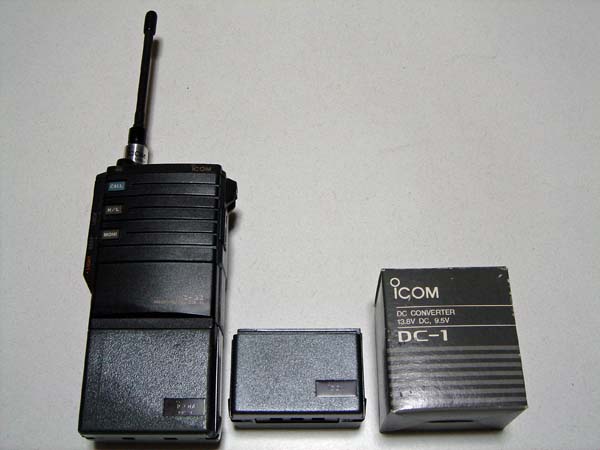

電池パックはIC-2Nシリーズ、IC-02Nシリーズと共通で、購入した物はICOMの旧ロゴが付いている物でした。

なので、本体と電池パックで色が違うし・・・。

急ぎじゃないけど、ボチボチと探してみましょう。

あと、実家にあるDC-DCコンバータDC-1も使えるから、5月の連休の時に持って帰ろう。

次は、無線機が使えるように、変更申請かな。

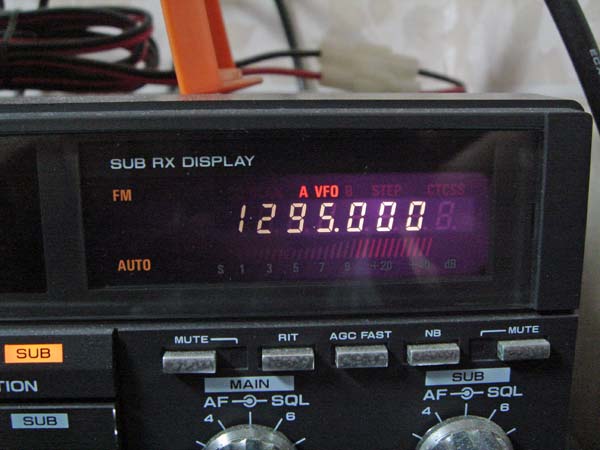

今日は、関東UHFコンテストで2400MHz帯を聞くべく、トランスバータUTV-2400Eを準備していたのです。

そうしたら、2台あるUTV-2400Eの内の、2016年6月に入手した機器の動作がおかしい・・・。

電源を入れると、メーターが振れ、ON AIRランプが点灯したままになります(汗)

この、2016年6月に入手したIF=1200MHzのUTV-2400E、過去にも故障しているのよね。

その時に、マキ電機さんで修理してもらったのですが、本質的な故障は、別の所にあるのかもしれません。

マキ電機さんに修理に出そうにも、社長は入院されているし・・・。

この、IF=1200MHzのUTV-2400Eの方が、パワーが出るのよね。

RF部の故障じゃ無いから、回路図があれば修理できるんだけどなぁ。

で、今回のコンテスト期間中は、もう一台のUTV-2400E(IF=430MHz)で受信をしていました。

が、結局、1局も聞こえず(汗)

ちゃんとしたアンテナを用意したいな～。
