6月22日に近所のHARD OFFでICOMのIC-P3Tを購入しました。
しかし、バックアップの調子が悪かったので、バックアップ電池の交換を行いましたよ。


本体を開けたところ。右上の白い丸の部分が、バックアップ電池です。


半田付けで固定されているだけなので、半田ごてで電池を取り外します。


取り外すとこんな感じ。

で、木曜日に秋葉原で購入した、バナジウムリチウム電池VL-2020を取り付けました。

その後、動作確認をしているのですが、どうも様子が芳しくない(汗)

バナジウムリチウム電池は二次電池なので充電が必要なのですが、うまくいっていないのかな？

もう少し様子を見よう・・・。

1日に入手したマキ電機のUTV-2400Eを、動作確認の点検に出しました(13日に発送しています)

で、点検が終わり、今日、品物が届きましたよ。

内容としては、動作確認と調整、あと、受信側にBPFを追加しています。


中央に「RX-BPF」と書かれているのが、追加になった受信BPFです。

BPFが追加になったのは、機器の発売当時(20年前ね)に比べ、携帯電話の信号が近くに来るようになり、抑圧を受けるようになったから。

(無線LANの信号は、帯域内だからどうしようもない)

3素子のBPFなので、効果は期待できそうです。

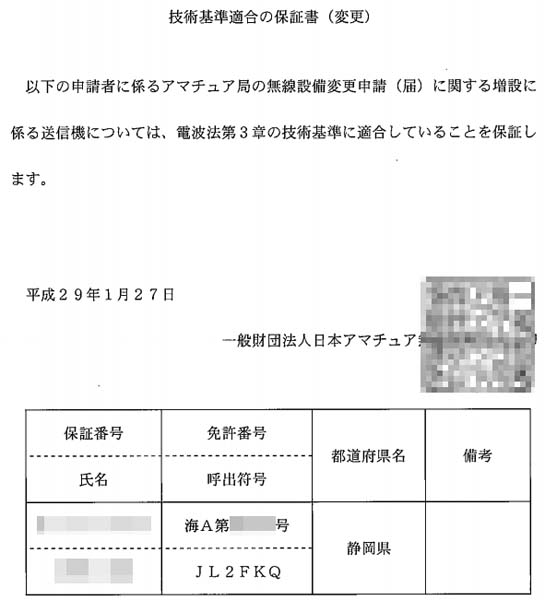

さて、変更申請をするのと、アンテナを準備しないとね。

いつ電波が出せるようになるかな・・・。

先日入手し、ここ何日か遊んでいる、2400MHzトランスバータUTV-2400Eに、親機の信号を入れてみました。


親機はFT-41NDを使用です。奥に見える黒い箱は、簡易スペアナGigaSt Ver.3です。

2400MHzは免許が無いので、ダミーロードで実験ですよ。

電波が出ているかの確認に、簡易スペアナを使用です。


437MHzの送信で、2427MHzの信号が確認できました。

送信部は生きているようです。

出力は何mW出ているのかわかりませんが・・・(汗)

あと、信号を入れてみたけど、動作が少し怪しい(汗)

久しぶりの信号入力で、リレーの動きが鈍いようです。

ON AIRランプが点灯しないし・・・。

で、悩んだのが、受信の確認。

2420～2430MHzを出力できる送信機なんて無いよ～。

144MHz帯の高調波にしても、この範囲に入ってこないし・・・。

で、結局、簡易スペアナのTG機能を使いました。

Sweepしているので、一瞬だけ信号を受信する事を確認しましたよ。

とりあえず、送受に関して深刻な問題は無いようです。

けど、一度、マキ電機さんで確認してもらおうかな。

12月1日に入手した2400MHz帯用トランスバータ。

何MHzの水晶が実装されているのか、調べてみました。


カバーを開けて、内部の水晶周波数を読みました。

シンプレックス用は55.277MHz、レピータ用はTXが54.722MHz、RXが55.277MHzでした。

回路は、2逓倍→3逓倍→6逓倍なので、ミキサーに入る周波数は、シンプレックス用が1990MHz、レピータ用がTX1970MHzとRX1990MHzになります。

なので、使用できる周波数は、シンプレックス用が2420MHz～2430MHz、レピータ用がTX2400MHz～2410MHz、RX2420MHz～2430MHzとなります。

まあ、だいたいの周波数はカバーしていますね。

2427MHz～2450MHzも使えれば、大半の事はできそうですが・・・。

で、メモ。

呼び出し周波数：2427MHz→437MHz

レピータ：2425.76MHz→435.76MHz

さて、週末辺りに信号を入れてみようかな。
