 実家から持ってきた、キーライト・バックライトの切れているヤエスFT-212Lを、LED化してみました。

ここまで分解しないと、ライトにたどり着けません。

元々は、光源に麦球を使用しているのですが、結構な頻度で球切れをするので、LED化してみることにしました。
(FT-212Lだけで、過去に2回は交換している)

交換対象は、写真の電球と、液晶ディスプレイ横の電球です。

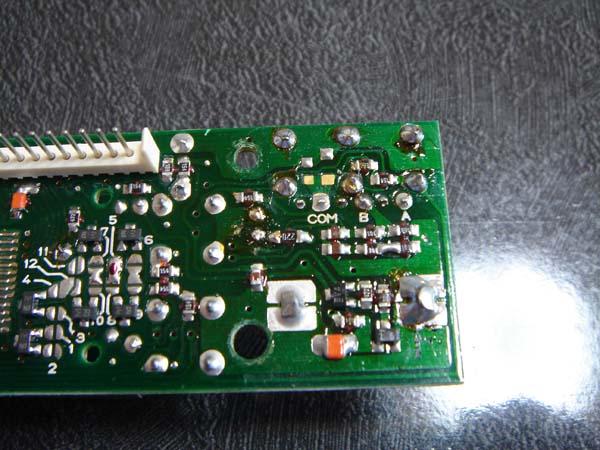

電球からLEDへの変更なので、「制限抵抗をつけなきゃな・・・」と思っていたのですが、パターンを追いかけると、都合の良い抵抗が回路に入っていました。

写真中央の22Ωがその抵抗。

で、抵抗を交換し、LED化した結果がこれ。

液晶側は交換していないので、ダイヤル側だけ点灯しています。

明るさは、制限抵抗の値で何とかなりますが、あまりにも色が白い・・・。
オレンジ色のキャップをかぶせても、この色です。
白色LEDを使っているからなぁ・・・。

ちなみに、オリジナルの色はこれ。

FT-712Lは両方の電球が生きていました。

こりゃ、失敗です(汗)
LEDを、白色ではなく、オレンジ色にする必要がありそうです。
部品をそろえて、後日リベンジですね。
