19日に設置した、第一電波工業のHF帯アンテナ「HFV5」のVSWRを、NanoVNAで測定してみました。

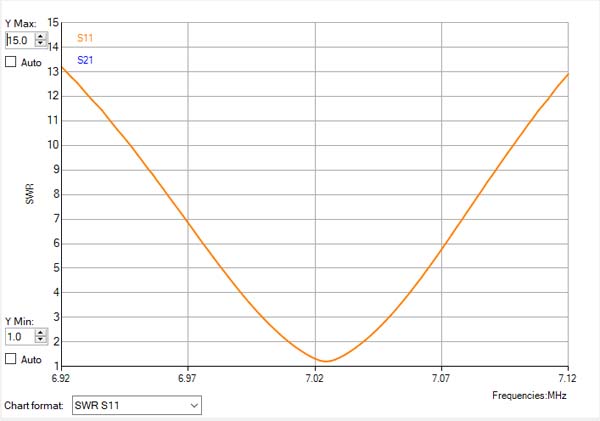

7MHz帯。VSWRが2以下なのは、7.00MHz～7.04MHz。
噂には聞いていましたが、帯域が狭い(汗)
7MHz帯。VSWRが2以下なのは、7.00MHz～7.04MHz。
噂には聞いていましたが、帯域が狭い(汗)
VSWRが2以下なのは40kHzほどしか無いのね。
ただ、取説のグラフもそのくらいの幅なので、やっぱり再現性は良いかも。
あ、7MHz帯だけは、NanoVNAをPCに接続したら、共振周波数がちょっとだけ上にズレました(汗)

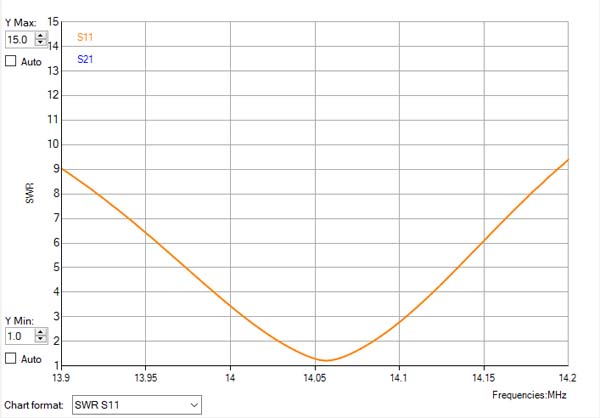

14MHz帯。VSWRが2以下なのは、14.03MHz～14.08MHz。
VSWRが2以下なのは50kHzほどですね。
14MHz帯。VSWRが2以下なのは、14.03MHz～14.08MHz。
VSWRが2以下なのは50kHzほどですね。
取説のグラフは70kHzくらいなので、ちょっと狭いかな？

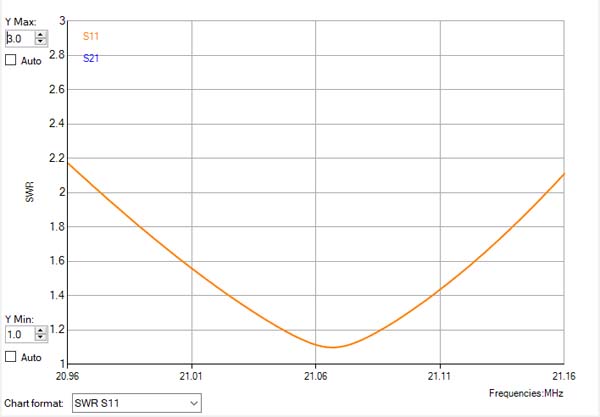

21MHz帯。VSWRが2以下なのは、21.00MHz～21.15MHz。
VSWRが2以下なのは150kHzほどですね。
21MHz帯。VSWRが2以下なのは、21.00MHz～21.15MHz。
VSWRが2以下なのは150kHzほどですね。
取説のグラフは160kHzくらいなので、ほぼ取説通りです。

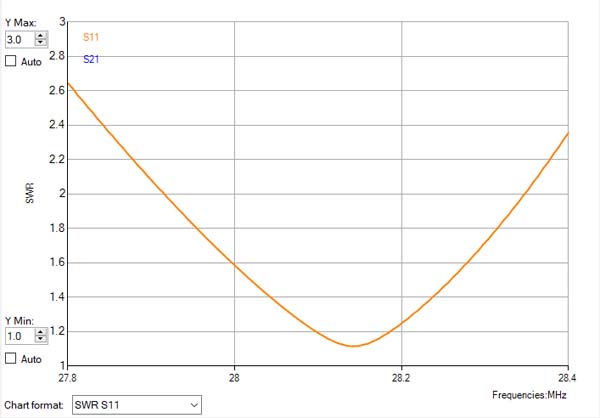

28MHz帯。VSWRが2以下なのは、27.90MHz～28.35MHz。
VSWRが2以下なのは450kHzほどですね。
28MHz帯。VSWRが2以下なのは、27.90MHz～28.35MHz。
VSWRが2以下なのは450kHzほどですね。
取説のグラフは430kHzくらいなので、ほぼ取説通りです。
そうか～、28MHz帯は、共振周波数をもう少し高くしても良かったな・・・。

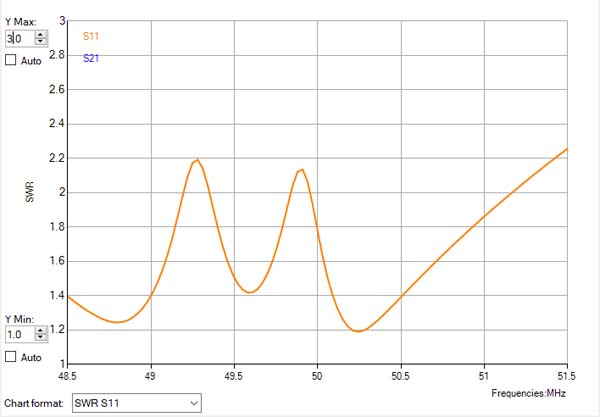

50MHz帯。VSWRが2以下なのは、49.90MHz～51.2MHz。
VSWRが2以下なのは1,300kHzほどですね。
50MHz帯。VSWRが2以下なのは、49.90MHz～51.2MHz。
VSWRが2以下なのは1,300kHzほどですね。
取説のグラフは2,000kHz以上なので、だいぶ狭いです(汗)
特に気になるのが、50MHzより下の周波数の挙動。
これ、アンテナアナライザBR-210でも同じような結果だったので、測定ミスでは無さそう・・・。
アンテナの中心にマストがあるから、それが影響しているのかなぁ？
それとも建物の影響か。
取説に書いてある、「※この取り付けでは50MHzの運用は、できません。」が適用されるのかも。
これだったら、昨年5月に設置したディスコーンアンテナD3000Nの50MHz帯の方がよさげな感じ。
いっそのこと、50MHz帯はやめて、18MHz帯のエレメントに交換しちゃうかな？(笑)
各バンドの結果が把握できたので、これで運用しやすくなりました。
各バンドの結果が把握できたので、これで運用しやすくなりました。
あとは、アンテナチューナ頼みだな。
といっても、所有しているケンウッドのTS-2000は、VSWRが10以上になると、アンテナチューナも使えませんが(汗)
