CQ誌(CQ ham radio)2006年12月号の付録だった、「ソフトウェア・ラジオ実験基板」を、やっと組み立てました。

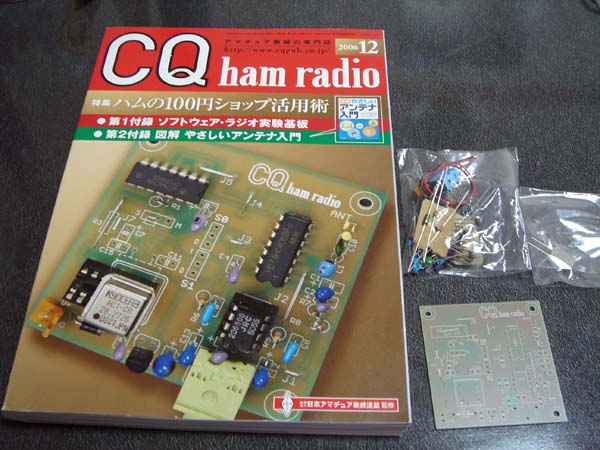

CQ誌2006年12月号と、付録の基板、以前入手していた部品。

本は2006年11月に、部品は2006年12月に入手していたので、3年半放っておいた事になります(汗)

半田ごてなどの準備ができたので、さっそく組み立てを始めます。
入手していた部品は、「マルチバンド用」なので、まずは、SOPである逓倍用ICを半田付けする必要があります。
で、そのSOP IC、CQ誌の写真と回路図を見比べると、どうも、写真の実装方向が間違っている感じ。
「んん？」と思いながら調べたら、やっぱり、写真の実装方向は間違っているようです。
正しく実装するとこんな感じ。

基板の外側に1番ピンが来ます。

そのほかに、DIP-ICの下にジャンパが必要なのに、その取り付けを忘れたりと、いろいろトラブルがありましたが、組み立て完了です。

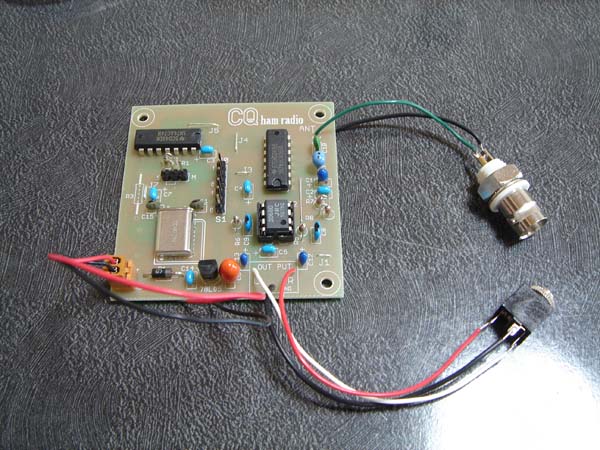

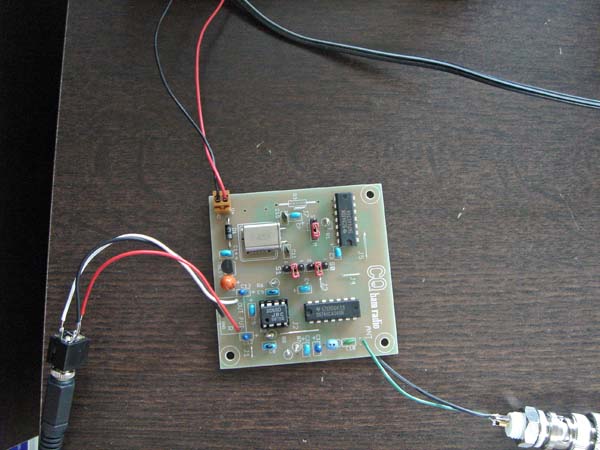

組み立てが完了した基板。

2時間ほどで、この状態になりました。
あとでケースに入れるため、基板に実装するタイプのイヤホンジャックは使用していません。
あと、BNCコネクタ・8PinのICソケットは別途用意しています。

ショートチェックを行い、電源を投入します。
異常電流が流れたり、ICが熱くなったり、タンタルコンデンサが破裂しなかったので、PCのサウンドカードとつなぎます。

こんな感じでつなぎました。

次に、受信用ソフトウェアをインストールします。

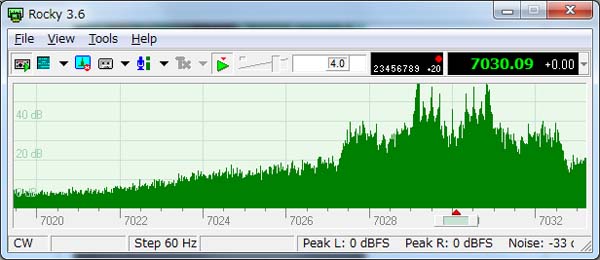

まずは、有名なRockyをインストールし、使ってみました。
が、ソフトは動作するのですが、復調がうまくいきません・・・。

意味のない信号が表示されます・・・。

使用しているOSがWindows 7なので、サウンドデバイス関係で問題が出ているようです。

そこで、次に、SDRadioをインストールし、使ってみました。
こちらは、問題なく動いているようです。
使用している水晶が、14.060MHzなので、7MHz帯の受信設定での受信周波数は、7.006MHz～7.054MHzです。
そこで、アンテナアナライザを信号源とし、実際に信号を受信してみました。

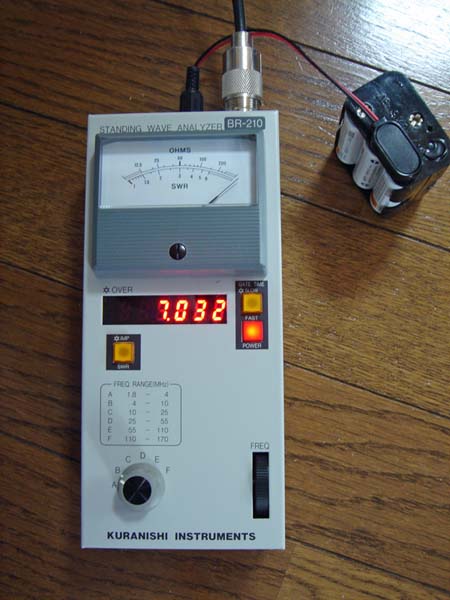

アンテナアナライザBR-210(クラニシ)を使用しました。同軸の先にアンテナがつながっていないので、SWRが∞を示しています・・・。

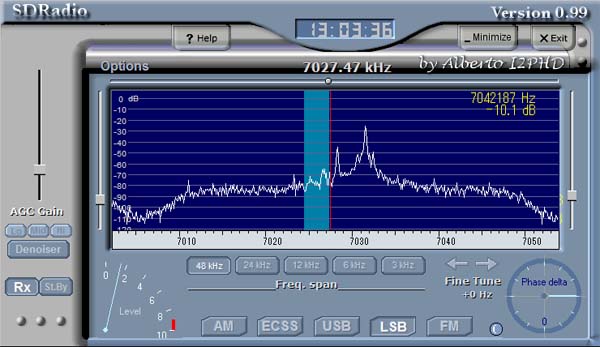

アンテナアナライザで設定した周波数と同じところに、信号が見えます。

しっかりと、受信できているようです。
実際に、アンテナをつないで7MHz帯を受信したかったのですが、アンテナが準備できなかったので、本日は断念。
後日チャレンジすることにしました。

あと、SDRadioはCWを受信できないのよね～。
Windows XPが動いているノートPCで、Rockyを試そうかな。
それと、基板をケースに入れたいな。
ミキサ前に、アンプとかフィルタも入れたい・・・。

2010/05/23 (Sun) 無線機 Trackback() Comment(0) ▲top

「7MHz CW QRP送信機」組み立てその2

去年の8月10日に、「また後日」と書いたまま放っておいた、「7MHz CW QRP送信機」の組み立てを再開しました。

前回の段階で、基板組み立ては完了していたので、残るはケースへの組み込みです。

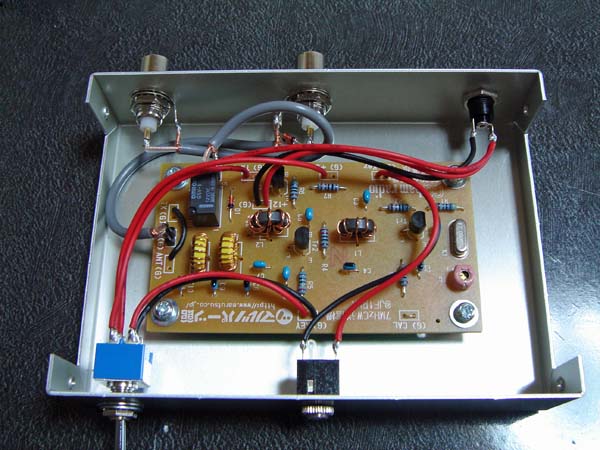

こんな感じで組み込み完了です。

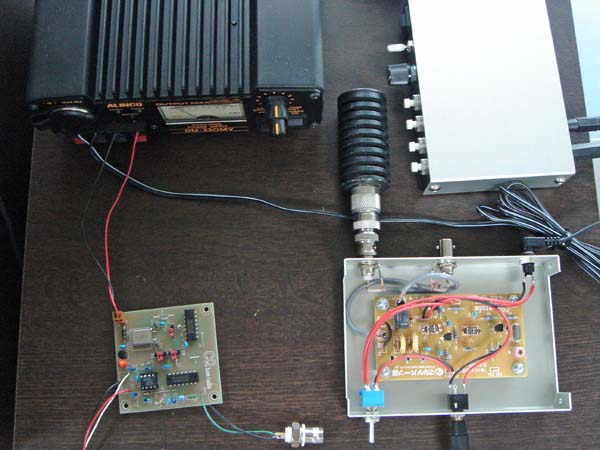

で、ダミーロードをつないで、送信してみます。

上で書いた、SDRキットの動作確認と平行しています。

受信機として、FT-817NDを用い、動作を確認しました。
送信できる周波数は、7003kHzくらいが上限のようです。
あと、今回はフルブレークイン方式で製作したのですが、リレーがうるさい(笑)
なにか、別の方法を考えた方が良さそうです。

本当は、上で書いたソフトウェア・ラジオ(SDR)で受信したかったのですが、SDR側の下限が7006kHzで、送信機側の上限が7003kHzだったので、受信することができませんでした。
SDRの水晶を交換して、7003kHzで受信できるようにしようかな。

で、最終的に、「7MHz CW QRP送信機」を送信機に、「ソフトウェア・ラジオ実験基板」を受信機に、昨日完成した「4チャンネル・メモリキーヤー」をキーヤーとして、QRPp運用するのが目標です。
もちろん、ケースはタカチのYM-130で揃えます(笑)
さて、いつ完成するかな？

2010/05/23 (Sun) 無線機 Trackback() Comment(0) ▲top

2台目の「4チャンネル・メモリキーヤー」を作る(その3)

先週予告したとおり、ホットボンドを購入しました。

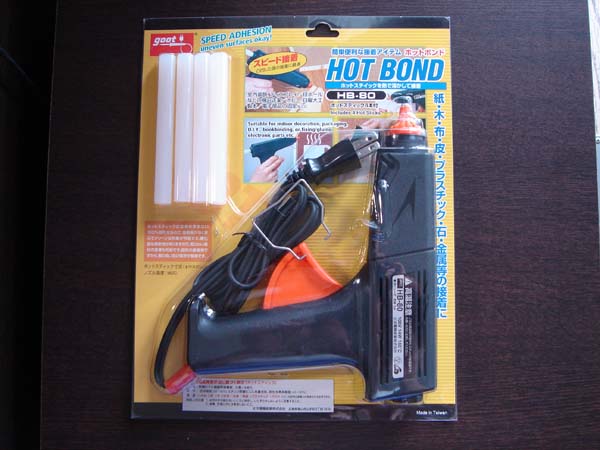

goot(太洋電機産業)のHB-80。ケーヨーD2入間下藤沢店で購入。1,980円なり。

これ以外にも、500～600円安いHB-45という物が売っていたのですが、「業務用」と銘打ってある、こちらを購入しました。
定格電力が7W(HB-45)/14W(HB-80)という違いがあり、HB-80の方が使い勝手が良さそうだったからです。
あ、あと、goot以外にも、安価な物が売っていたのですが、「こういう物はやっぱりgootでしょ」という理由で、こちらを選んでいます。
半田ごてでは有名ですからね

で、さっそく、懸念事項であった、2台目「4チャンネル・メモリキーヤー」のロッカスイッチがブカブカだったところを、ホットボンドで固定しました。

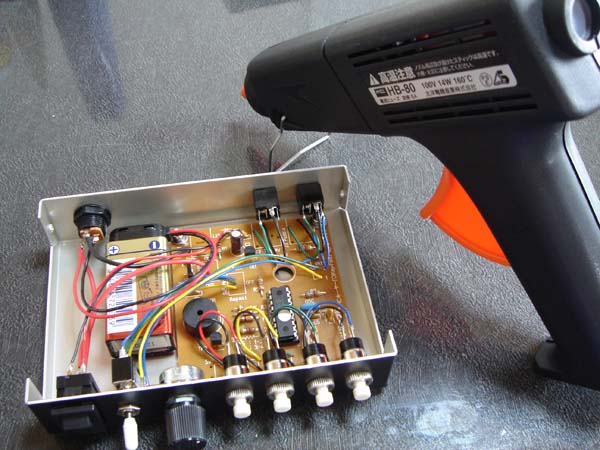

「4チャンネル・メモリキーヤー」を準備し、作業開始です。

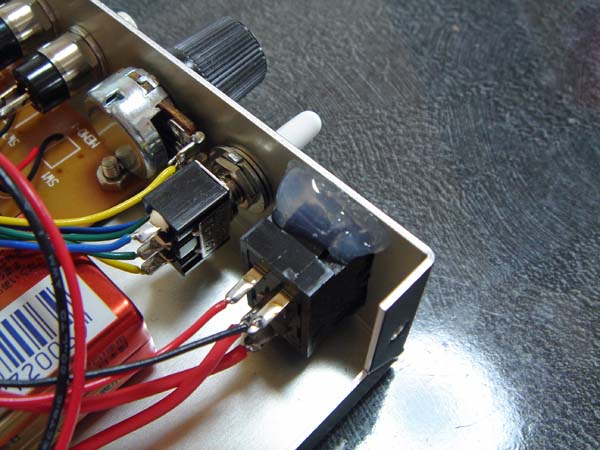

縦方向のみブカブカだったので、上部にホットボンドを塗りました。
この機械を使っての、初めての作業だったので、ちょっと塗りすぎてしまいましたよ・・・。

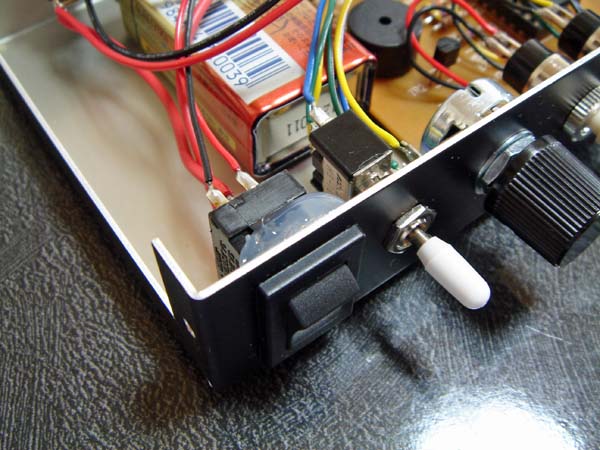

しっかり固定できました。

これで、外観は納得できる状態になりました。
あとは、自励式のマグネチック・サウンダの件を解決しないとな。

2010/05/22 (Sat) CW Trackback() Comment(0) ▲top

CQ誌2010年6月号購入

19日なので、CQ誌(CQ ham radio)を購入しました。

購入したCQ誌2010年6月号。930円なり。

今月号の特集は、「復活を後押しします！アマチュア無線カムバックへの手引き」です。
タイトル通りの内容なので、カムバックじゃない人が読んでも、あまり面白くない・・・。
それ以外の内容も、特に目を引く物がありませんでした。
ん～、今月号は空振りかな。
あ、付録は「ハムの英会話QSO」という冊子です。

2010/05/19 (Wed) 本 Trackback() Comment(0) ▲top

2台目の「4チャンネル・メモリキーヤー」を作る(その2)

5月2日にケース加工を行った、2台目の「4チャンネル・メモリキーヤー」を組み立てました。

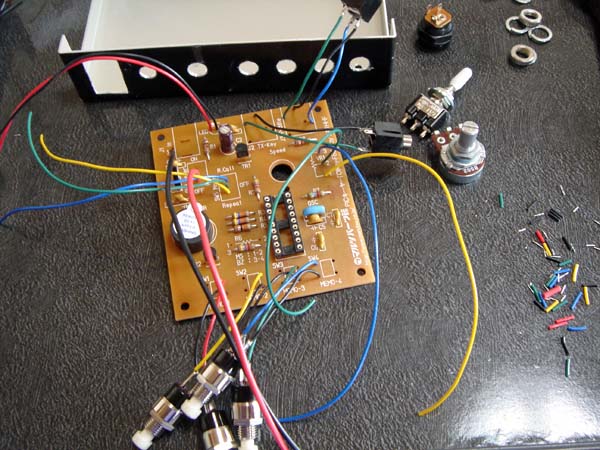

まずはプリント基板に部品を実装し、必要な配線を引き出します。

内側から取り付ける部品は、線材の長さを出したあと、すぐに配線してしまいます。

その後、プリント基板を組み込み、ショートチェックをして、電源ON！
・・・電源投入時の"QRV"が聞こえません(涙)

しかし、よ～く聞くと、「プツ・プツ・プツ」と、モールス符号のタイミングに合わせて音が聞こえます。
どうも、キットの中にあるマグネチック・サウンダが、自励式ではなく他励式のようです。
取扱説明書には、自励式って書いてあるのにな・・・。
部品に型番が書いてないので、詳細が調べられないのが痛い(取説の部品表は自励式の型番が書いてあるので、参考にならず)
も～、マルツさんしっかりしてくださいよ。

というわけで、抵抗の位置を変更し、他励式のマグネチック・サウンダを駆動する方式に変更しました。
けど、音が小さいです。
マグネチックではなく、圧電なのかな？
今度、秋葉原に行ったとき、自励式のマグネチック・サウンダを買ってこよう。
1台目(秋月キット)は、大きすぎるくらいの音で鳴るから、それと同じ物にしようかな。
しかし、秋月キットのサウンダは、音が高いのよね。
今回は、PICマイコンが800Hzを作り出しているので、なかなかよい感じの音なのですが。
なかなか悩ましいです。

あと、以前も書いたように、ロッカスイッチ用の角穴を大きく開けてしまったので、ロッカスイッチがブカブカです。

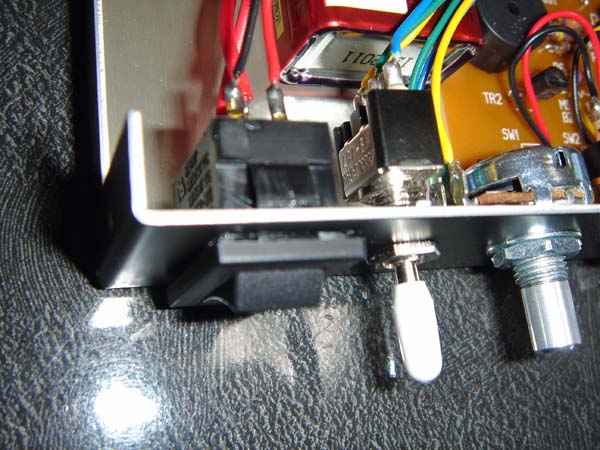

線材の押す力で、スイッチがここまで浮いてきてしまう(涙)

今度、ホットボンドを買ってきて、固定することにします・・・。

と、いろいろトラブルがありましたが、2台目の「4チャンネル・メモリキーヤー」も一応完成です。

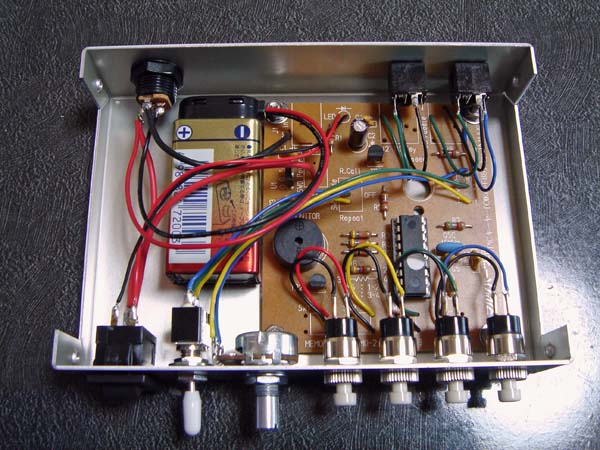

内部はこんな感じ。

今回は、あまり深く考えずにケースの穴開けをしてしまったので、部品が干渉して苦労しました。
もう少し、しっかり考えないとダメですね。

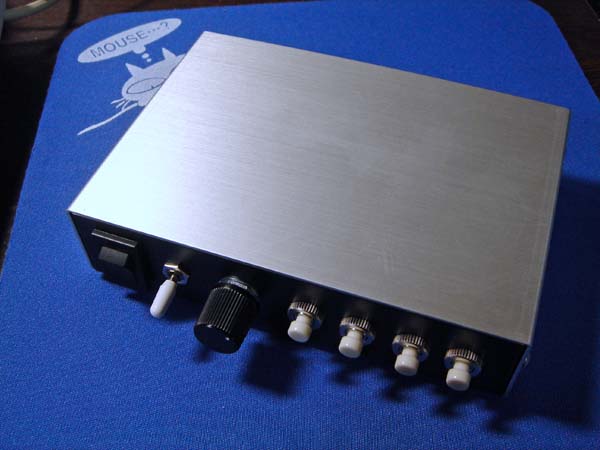

外観はこんな感じ。

1台目に比べ、大きな違いはありませんが、綺麗に作れたかな。

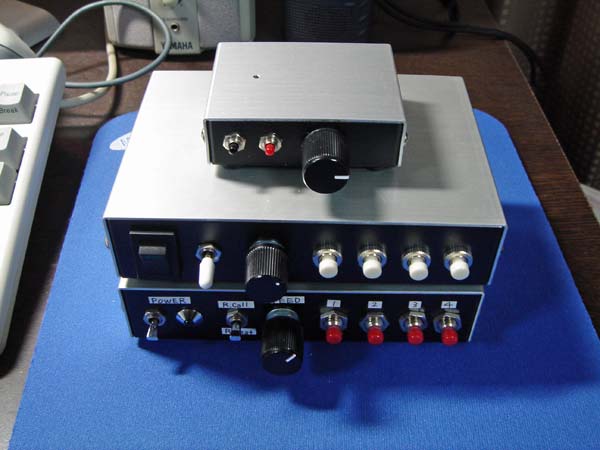

これで、メモリキーヤーが3台になりました。

下から、1台目の「4チャンネル・メモリキーヤー」、今回製作した「4チャンネル・メモリキーヤー」、「切手サイズキーヤー」です。

「4チャンネル・メモリキーヤー」は、自宅と実家(常置場所)用に、「切手サイズキーヤー」は、移動運用などで使用する予定です。
早く、今回製作した「4チャンネル・メモリキーヤー」を実戦投入したいな。
