FT-212LのライトをLED化してみた・・・続き

8日に、YAESUの無線機FT-212LのバックライトをLED化しようとして失敗(当日のエントリー参照)

その後、いろいろ検討した結果、オリジナルと同じように麦球を光源にする事にしました。

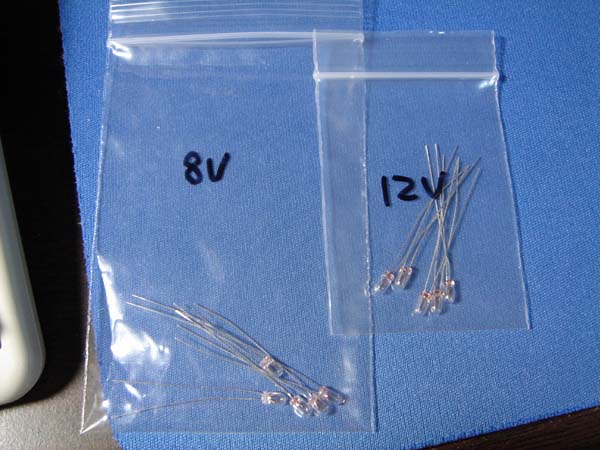

で、入手したのがこれ。

8Vの麦球が5個と、12Vの麦球が5個。各電圧とも単価50円で、合計500円なり。

LED化をあきらめた理由は、光の色が違うのと、ディマー機能を使えるようにしたいから。

特に、ディマー機能は失念していました。

麦球をLEDにすると、特性が違うので、ディマー機能がうまく働かなくなるのよね。

YAESUの無線機は、8V品の麦球を使っているという話なのですが、FT-212L内部の電源ICの型番や、実測した電圧を見ると、麦球部分には9Vが印加されているようです。

ちょっと暗くなってもいいので、電圧に余裕のある12V品も同時に入手しました。

まずは、12V品を実装して、様子を見てみます。

交換は、今週末かなぁ・・・。

2011/05/18 (Wed) 無線機 Trackback() Comment(0) ▲top

TH-415を入手した(2台目)

ケンウッドのハンディ無線機TH-415を入手しました。

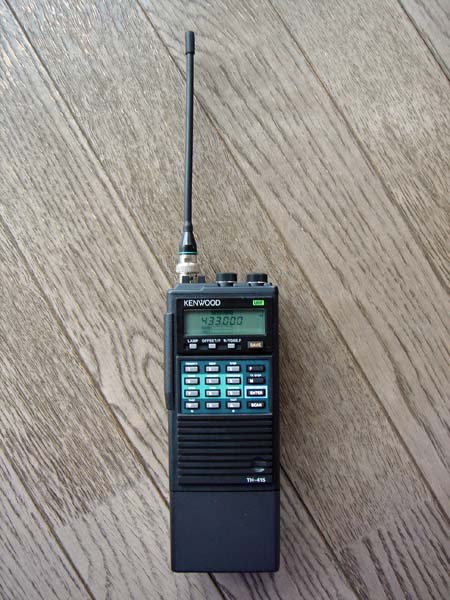

入手したケンウッドのTH-415。Yahoo!オークションで入手。4,000円なり。

私が開局時に使用していた無線機です。

ローカル・ラグチューや、助手席モービル、学校への持ち出しなど、この無線機でいろいろな事をやりましたよ・・・。

開局に使用したFT-690mk2と併せて、かなりの思い入れがあります。

2008年4月に、同じ物を入手しているのですが、その時の物は、「本体の程度が悪い」「アンテナが標準じゃない」「ゴムキャップなどが無い」という物だったので、もう少し程度の良い物を探していたのです。

(承知の上で入札したのですが、やはり、オリジナルに近い物が欲しくなる・・・)

で、今回、程度の良い物が見つかったので、入手した次第です。

連絡をもらうまで全然気づかなかったのですが、2台とも同じ人から入手していました(笑)

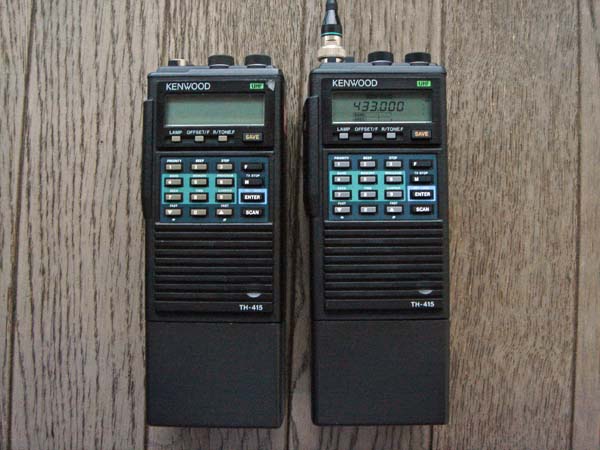

左が2008年に入手した物、右が今回入手した物。

到着後、さっそくクリーニングをし、外観をきれいにしました。

その後、ダミーをつなぎパワーを測定したところ、12Vで5W以上出ていたため、こちらも問題ないようでした。

さあ！保証認定を通して、この無線機を使いますよ。

そうそう、ケンウッドのハンディ機って、スピーカ端子が2.5φなのよね。

外部スピーカをつなぐときに、3.5φじゃダメなのを、久しぶりに思い出しましたよ。

2011/05/15 (Sun) 無線機 Trackback() Comment(0) ▲top

FT-212LのライトをLED化してみた・・・が失敗

実家から持ってきた、キーライト・バックライトの切れているヤエスFT-212Lを、LED化してみました。

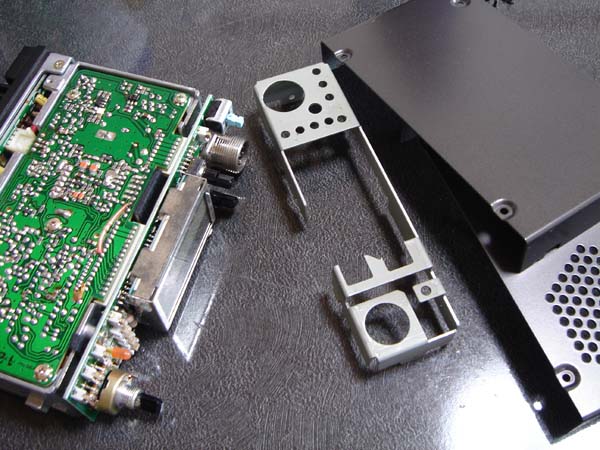

ここまで分解しないと、ライトにたどり着けません。

元々は、光源に麦球を使用しているのですが、結構な頻度で球切れをするので、LED化してみることにしました。

(FT-212Lだけで、過去に2回は交換している)

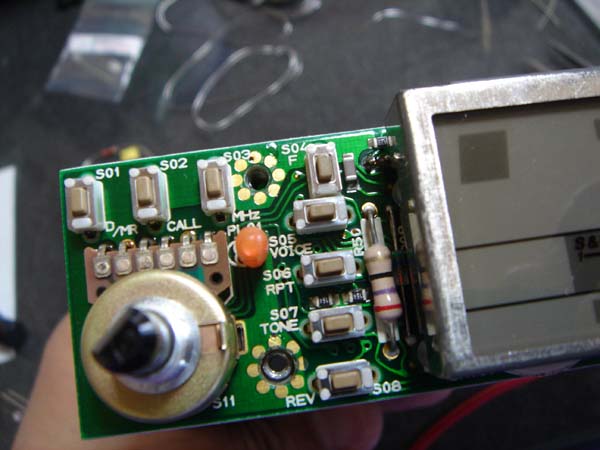

交換対象は、写真の電球と、液晶ディスプレイ横の電球です。

電球からLEDへの変更なので、「制限抵抗をつけなきゃな・・・」と思っていたのですが、パターンを追いかけると、都合の良い抵抗が回路に入っていました。

写真中央の22Ωがその抵抗。

で、抵抗を交換し、LED化した結果がこれ。

液晶側は交換していないので、ダイヤル側だけ点灯しています。

明るさは、制限抵抗の値で何とかなりますが、あまりにも色が白い・・・。

オレンジ色のキャップをかぶせても、この色です。
白色LEDを使っているからなぁ・・・。

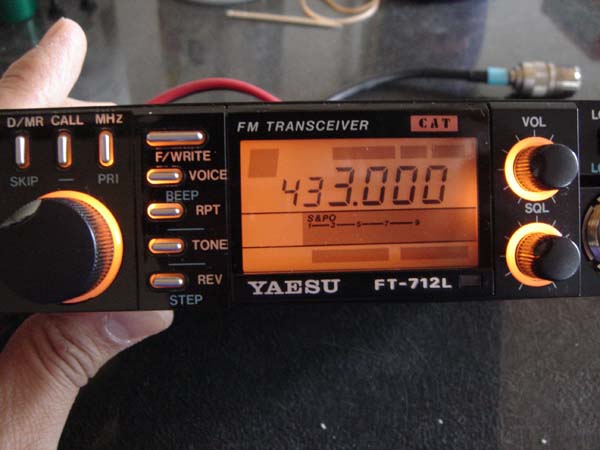

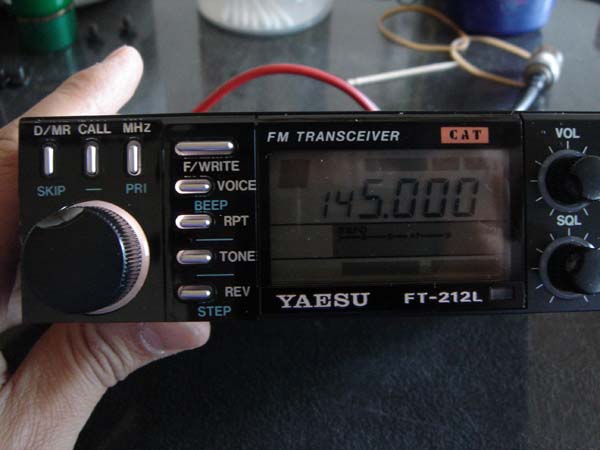

ちなみに、オリジナルの色はこれ。

FT-712Lは両方の電球が生きていました。

こりゃ、失敗です(汗)

LEDを、白色ではなく、オレンジ色にする必要がありそうです。

部品をそろえて、後日リベンジですね。

2011/05/08 (Sun) 無線機 Trackback() Comment(0) ▲top

IC-1200を設置した

5日にクリーニングをした、ICOMのIC-1200を設置しました。

FT-690mk2とTM-701に挟まれています。

こういう風に設置すると、いい感じになります。

ただ、電源のDM-330MV以外は、20年以上前の機器しか無いところが悲しい(涙)

あと、アンテナ・免許が無いので、IC-1200はセッティングのみです・・・。

まずは、アンテナを準備せねば。

2011/05/07 (Sat) 無線機 Trackback() Comment(0) ▲top

無線機を押し入れと物置から引っ張り出してきた

実家に帰ってきているので、いろいろ作業をしました。
まずは、1200MHz帯のモービル機、ICOMのIC-1200をクリーニング。

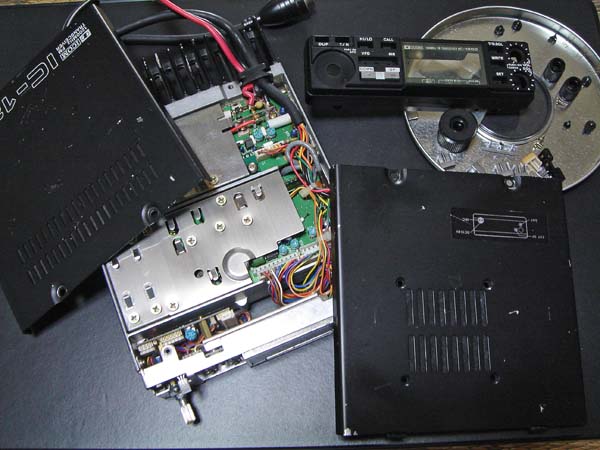

分解して、フロントパネル・天板・底板を水洗い。そのほかの部分は、エアーでホコリを飛ばします。

1994年頃に、中古で入手しているのですが、当時から程度はよくなかったので、あまりきれいにはなりませんでした・・・。

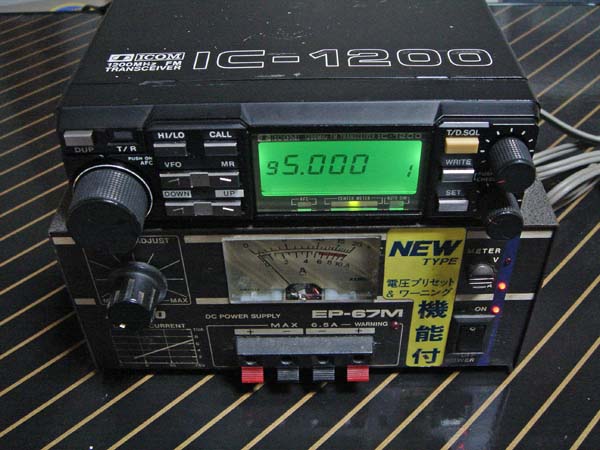

こんな感じになりました。

電源は入りましたが、信号源とダミーを忘れたので、送受信の確認が出来ていません(汗)
動作確認が出来たら、実家(常置場所)の1200MHz機として使用する予定。
アンテナをなんとかしないとな・・・まあ、アンテナを設置しても、ほとんど聞こえないと思いますが(笑)
その前に、変更申請を出さないとね。

あと、押し入れの中や、物置の中を探して、こんな物を引っ張り出してきました。

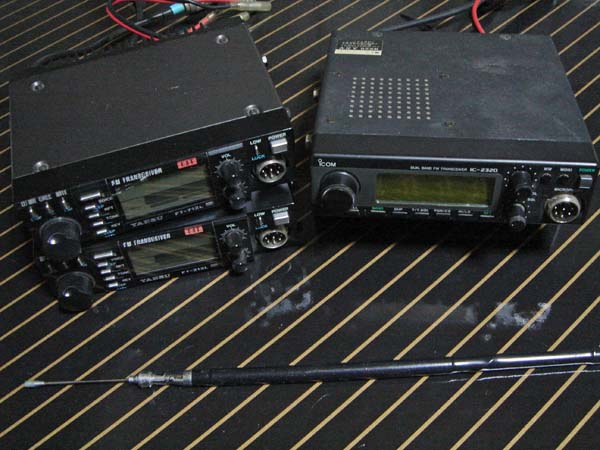

左はYAESU(現バーテックススタンダード)のモービル機FT-212L(144MHz帯)・FT-712L(430MHz帯)、右はICOMのデュアルバンド機IC-2320(144/430MHz帯)、下はコメットのHFアンテナCA-HVの28MHz帯エレメント。

FT-212LとFT-712Lは、先日申請した、社団局用の無線機として使用します。
送受信が出来るのは確認済みだったのですが、通電も兼ねて、再度引っ張り出してきました。
この無線機、バックライトに麦球を使用しているのですが、FT-212Lは全滅、FT-712Lも1個死んでいるような状態です。
LED化しちゃおうかな・・・。

IC-2320は、押し入れから出てきたので引っ張り出してきました(笑)
購入時はパケット通信用に使用していたので、それ以降は、ほとんど使っていません・・・。
何か使い道を考えてあげなきゃな。
というか、ホコリで汚れているので、クリーニングが先だな。

CA-HVの28MHzエレメントは、行方不明だった物です。
物置の傘立ての底に沈んでいました(笑)
埼玉の自宅で、HF帯の運用に使用しているのがCA-HVで、7MHzと21MHzのエレメントは見つかっていたのです。
しかし、標準で付属していたはずの、28MHzが見つからない・・・。
無くなったと思いあきらめていたので、見つかってかなりラッキーです。
これで、7/21/28/50/144MHz帯が1本で済むようになりました。

と、いろいろ見つかったのですが、本命の無線機が見つからない・・・。
また、夏休みにでも探すことにします。
