無線機を入手しました。

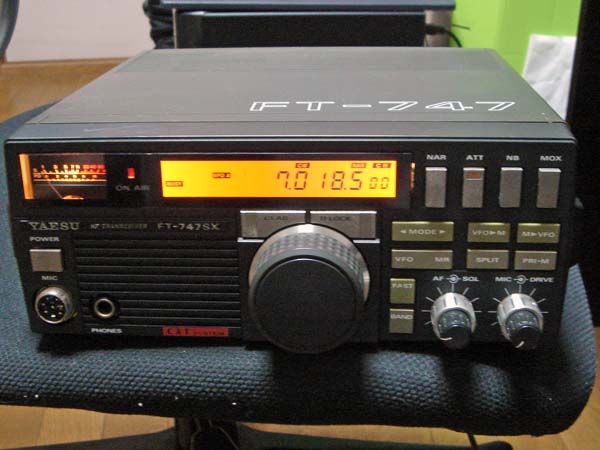

入手した八重洲無線のFT-747SX。ヤフオクで7,560円なり(送料別)

なぜ、FT-747を入手したのかというと、この無線機の発売当時(1987年頃)に、父親が使っていたからです。

楽しそうな無線機だったので、入手した次第。

で、送られてきたものを見た第一印象は、汚い！

オークションの説明写真から、汚いのは承知していたつもりでしたが、予想以上に汚かった(汗)

特に、たばこの"ヤニ"でベタベタなのには参りました・・・。

近年は触っていなかったらしく、つまみ類も、特定の向きだけ埃がたまっています(汗)

これは、クリーニングしましょう。

ハンドマイクは、汚いし、廃棄かなぁ・・・。

で、簡単な動作試験を行いました。

受信は、TBSラジオやNHK第二が受信できたので、まあ、動いていそう。

送信は・・・あれ、100W出る(汗)

どうも、FT-747SXの100W改造品のようです。

出品者が、無線に詳しくなさそうだったので、致し方ないか。

しかし、予定が狂ったなぁ。

10W機が欲しかったのに・・・。

耐入力100W以上のアンテナを、持っていたかな？(笑)

当時の製品なので、28MHz帯は50W出力です。

内部を覗くと、FMユニットは実装されていませんでした(残念)

けど、CWフィルタは装着されていました(意外)

思ったより、アクティブに運用していた？

Mコネクタも、ネジが緩んでガタガタになっていたし・・・。

どちらも、バックライトが切れていなかったので、やっぱり、よくわからないや・・・。

まずは、クリーニングが先決だな。

八重洲無線のハンディ機、FT-23を入手しました！


入手したFT-23と、その他諸々。ヤフオクで3,000円なり(送料別)

ハンディ機FT-23本体と、スピーカマイクMH-12A2B、ハンディ機用ブラケットCMB111、シガーケーブル、BNC-P⇔M-J変換が一式で出品されていました。

即決で、3,000円だったので、見つけた瞬間に入札していましたよ(笑)


FT-23は、私が一番最初に遭遇したハンディ機なのです。

小学生の頃、友人の父親が、このハンディ機を持っていたのよね。

で、ちょうど、アマチュア無線の免許を取得しようとしている時だったので、「小さくてかっこいい！」と、事あるごとに触らせてもらっていました。

(友人の父親は、消防団で消防用の周波数を受信するために持っていたみたい)

スバル"レオーネ"の車内＋ハンディ機FT-23＋FM静岡「日産 Heart Beat Top 10」が、その時の思い出ですよ(笑)

で、先日帰省したときに、その友人の父親が半身不随になっていたのを見たときは、かなりショックでした・・・。

そんなわけで、FT-23は是非とも入手したかったハンディ機だったのです。


出品時の写真ではよくわからなかったのですが、電池パックと思っていたものが、実はDCアダプタだったのは、儲けものでした。


DCアダプタのPA-6。FT-23とFT-73は、これが無いと外部電源が使えません。

その代わり、電池パックがありません・・・。

実家に、ちょっと程度の悪いのがあるから、それを使うことにしましょう。

前オーナーは、あまり使用していなかったらしく、本体の状態は良好でした。

傷も、汚れも、日焼けも無いので、新品のように見えます(笑)

しかし、液晶の四隅が液漏れを始めているのは残念です・・・。

あと、純正アンテナが欠品していたのは残念。

純正アンテナがあると、佇まいがだいぶ違うのですが。

(今は第一電波工業のRH-77を使ってる)

そんなわけて、アンテナを入手すべく、ヤフオクで入札しています(笑)

それと、ハンディ機用ブラケットCMB111は、スタンダードの製品なのよね(笑)

FT-23でも使えたのかな？

まあ、ブラケットは、そんなに違いが無いか。

というか、CMB111は2個目だよ。

スタンダードのC112用に持っているので・・・。


側面には、JARLの保証認定ラベルが貼ってありました。


JARLの保証認定ラベルは、久しぶりに見ましたよ。

前オーナーは、しっかり保証認定を受けて開局していたようです。

ただ、後述する分解を行ったので、ラベルは剥がしてしまいました・・・。


中古で入手したので、まず、リセットを行うことにしました。

FT-73は、底面のランドをショートすれば良かったので、同じようにランドを探したのですが、見当たらない・・・。

取説を読むと、PTTボタン内にあるコンデンサの＋極と、スイッチのケースをショートさせろと書いてある(汗)

そんなわけで、PTTボタン内部にアクセスするべく、分解を行いました。


分解して、ここまでアクセスできました。

左にあるSWがクローン用のスイッチで、タクトスイッチに挟まれているタンタルコンデンサの＋極と、タクトスイッチのケースをショートするとリセットしました。

ちなみに、PTTボタン内にクローンSWがあるのは新タイプ、底面にあるのは旧タイプのFT-23だそうで。

その後、クリーニングを行い、組み立てたのがこの状態です。


しっかり動作しております。

末永く使っていきますよ。


ちなみに、入手したFT-23は受信改造が施されていませんでした。

これは珍しい。


トップのケースとゴムカバーを外すと出現する、緑色のジャンパ線をカットすると、受信改造になります。

消防無線もデジタル化してしまったので、今回も受信改造は行いませんでした。

6月11日に入手した、2400MHz/5600MHz/10.1GHz/24GHzのトランスバータの系統図を作成しています。


Microsoft Wordを使って作成してます。

もちろん、変更申請用ですよ。

トランスバータの親機(無線機)を2台接続できるようにしたいのですが、可能なのかな？

とりあえず、2台を切り替えできるような形にした系統図にしてみよう。

まだ、1台分しか系統図が作成できていないので、あと3台分を作成しなければ・・・。

なかなかボリュームがあります。

盆休み明けには申請するのを目標にしよう。

先日、安定化電源DM-330MVが壊れ、新しいDM-330MVを購入しました。

で、ここ数日、「なんで壊れたんだろ？」と思っていたのです。

思ったのが、「無線機からの熱で煽られたのかな～？」というところ。

そこで、DM-330MVと無線機間に隙間を作ることにしました。


こんな感じ。

材料は、奥さんが百均で買ってきたけど使っていない、整理用の棚。

ちょっと強度に不安があるし、色も統一感が無いけど、まあ、良しとしましょう(笑)

実際に使ってみると、今までは、30℃を超えるような気温の時は、冷却用のファンが回りっぱなしだったのですが、この状態にしてからは、ファンは回らず。

なかなか効果はありそうです。

これで様子を見ましょう。

あと、隙間を作る方法を、もう少し考えよう(笑)
